Что проверить до монтажа
Сначала зафиксируйте исходные данные. Нужны внутренний диаметр рукава, фактический посадочный размер и форма обоих патрубков, длина трассы, число поворотов, минимальный радиус изгиба выбранного изделия и полный ход подвижных узлов. Отдельно проверьте температуру, разрежение или давление, свойства перемещаемого материала и наличие абразива. Если режим не подтверждён карточкой изделия, подбор лучше остановить и уточнить.
| Проверка | Зачем она нужна |
|---|
| Совместимость рукава и патрубка | Посадка должна обеспечивать достаточную площадь контакта без чрезмерного растяжения стенки. |
| Состояние кромок | Заусенец или острый край способен повредить стенку уже при установке. |
| Длина и движение | Нужен запас на рабочее перемещение и обслуживание, но без лишних петель. |
| Повороты | Фактический радиус не должен быть меньше указанного для конкретной серии и диаметра. |
| Опоры и доступ | Рукав должен оставаться доступным для осмотра и замены. |
Монтаж по шагам
- Безопасно остановите оборудование. Отключите привод и источник разрежения или давления по правилам предприятия. Монтаж на работающей системе недопустим.
- Осмотрите рукав и соединители. Не устанавливайте участок с порезами, заломами, сплющиванием, повреждённой спиралью или деформированным патрубком.
- Разметьте трассу. Выберите наиболее короткий практически возможный путь, оставив место для плавных поворотов, полного хода каретки и будущей замены.
- Подготовьте патрубки. Очистите посадочные поверхности, удалите заусенцы и убедитесь, что край не режет стенку. Способ подготовки и глубину посадки сверяйте с документацией соединительной системы.

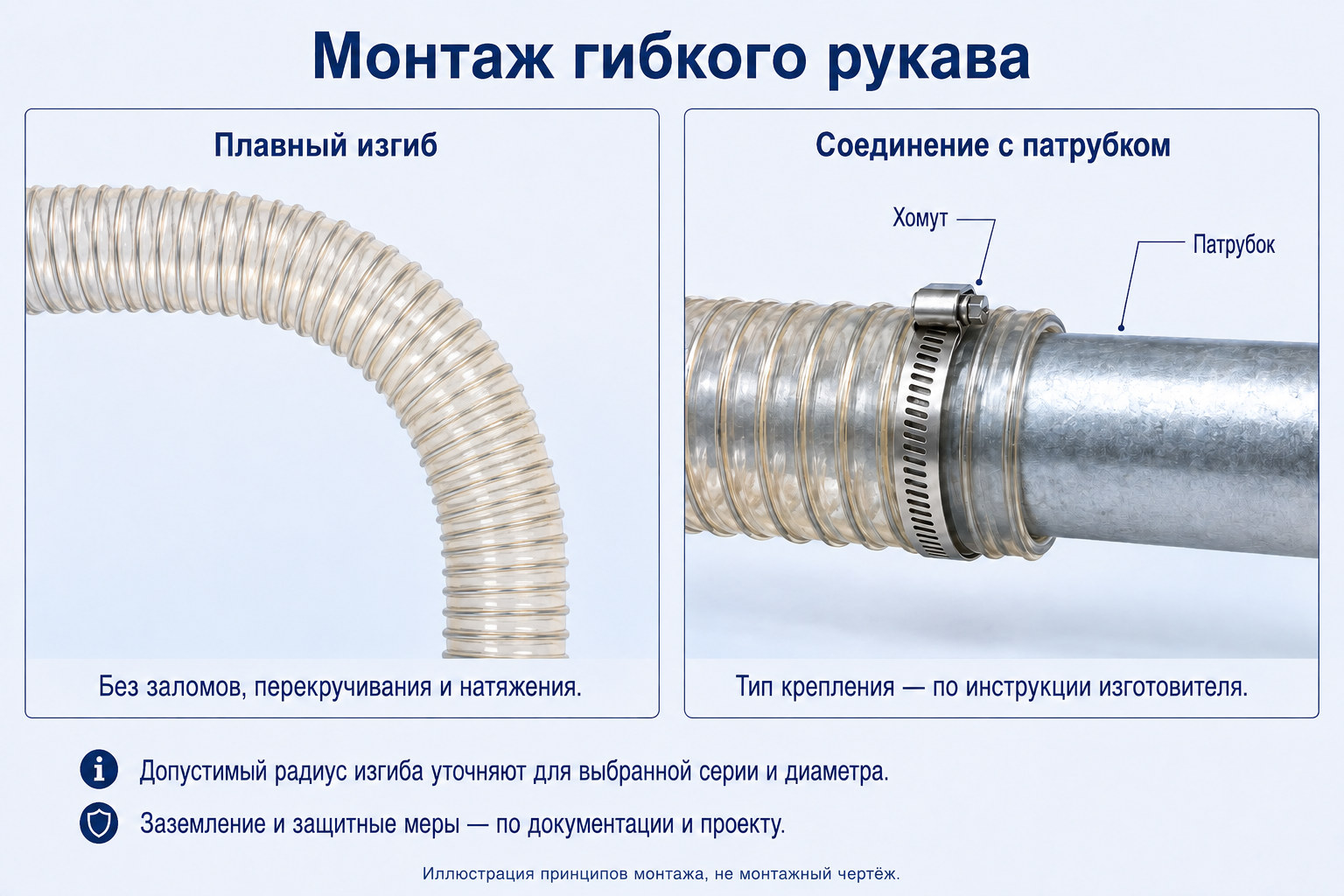

- Наденьте рукав без перекручивания. Продольная ось должна подходить к патрубку прямо. Не подтягивайте рукав к несоосному патрубку усилием хомута.
- Зафиксируйте соединение. Используйте совместимый хомут или фирменный соединитель. Хомут должен удерживать рукав равномерно, но не врезаться в стенку и не деформировать патрубок. Универсального момента затяжки нет: ориентируйтесь на инструкцию конкретного соединителя.
- Выполните уплотнение предусмотренным способом. Уплотнитель, манжета или герметик должны быть совместимы с материалом рукава, температурой и перемещаемой средой. Клейкая лента не заменяет механически надёжное соединение, если изготовитель системы не указал обратное.
- Установите опоры и защиту. Опоры воспринимают массу трассы, не сжимая рукав. Исключите трение о кромки, пол, кабели, горячие детали и движущиеся механизмы.
- Проверьте специальное заземление. Если оно требуется проектом, соединение металлической спирали и уравнивание потенциалов выполняют по инструкции для конкретного рукава. Нельзя считать защиту готовой только потому, что в стенке видна проволока.
- Проведите пробный пуск. Наблюдайте за всей трассой на рабочем режиме и, для подвижного оборудования, во всём диапазоне перемещения.
Соединение и уплотнение — разные задачи
Хомут удерживает рукав на патрубке, а герметичность зависит ещё и от геометрии посадки, состояния поверхностей и предусмотренного уплотнения. Сильнее затянуть неподходящее соединение — не универсальное решение: можно смять патрубок, повредить стенку или создать локальную точку износа. Если диаметры не совпадают, нужен правильный переходник, а не растяжение рукава с усилием.
Для пылевых и аспирационных систем подсос через соединение уменьшает полезный расход воздуха у оборудования. Поэтому проверяют не только то, держится ли рукав, но и герметичность стыка на рабочем режиме.
Как проложить неподвижный и подвижный участок
Неподвижная трасса
Оставьте плавный выход от патрубка и не начинайте поворот непосредственно у кромки соединителя. Слишком короткий участок передаёт растягивающее и боковое усилие на патрубки. Избыточная длина образует петли, повышает сопротивление и создаёт дополнительные зоны истирания.
Каретка или другой подвижный узел
Сформируйте управляемую петлю, которая проходит весь рабочий ход без натяжения, кручения, удара о станину и уменьшения радиуса ниже допустимого. Проверку выполняют сначала на малой скорости, наблюдая за обоими крайними положениями. Опоры и направляющие должны управлять траекторией, но не пережимать рукав.
Проверка после пуска
| Признак | Вероятная причина | Что проверить |
|---|
| Рукав заметно сплющивается | Недостаточная вакуумная стойкость, малый радиус или пережатие | Режим, карточку изделия, повороты и опоры |
| Соединение подсасывает воздух | Неподходящая посадка, повреждение или неверное уплотнение | Размеры, поверхность патрубка, соединитель и уплотнение |
| Рукав ползёт с патрубка | Малая глубина посадки, неверный хомут или внешняя нагрузка | Адаптер, фиксацию, натяжение и несоосность |
| Стенка трётся в одном месте | Неуправляемое движение или неверное положение опоры | Полный цикл движения и точки контакта |
| Появился резкий залом | Радиус меньше допустимого либо трасса коротка | Геометрию, длину и положение оборудования |
После первых рабочих циклов повторно осмотрите соединения, повороты и точки контакта. Периодичность дальнейших осмотров назначают по тяжести режима, скорости износа и последствиям отказа. При изменении материала, вентилятора, расхода или геометрии трассы монтаж оценивают заново.
Короткий приёмочный чек-лист
- рукав соответствует среде, температуре и режиму разрежения или давления;
- нет порезов, заломов, сплющивания и повреждения спирали;
- на патрубках нет острых кромок;
- соединения механически надёжны и герметичны;
- нет постоянного растяжения, кручения и боковой нагрузки;
- все изгибы сохраняют допустимый радиус;
- опоры не пережимают стенку и не создают истирание;
- подвижный узел проходит полный ход без натяжения и ударов;
- рукав доступен для осмотра и замены;
- заземление, если оно требуется, выполнено по проекту и инструкции.
Эта памятка помогает принять монтаж, но не заменяет проект системы, инструкцию оборудования и требования безопасности предприятия.
Частые вопросы
Можно ли натянуть рукав между двумя патрубками?
Нет, постоянное натяжение передаёт нагрузку на стенку, хомуты и оборудование. Нужен запас на рабочее движение и обслуживание, но без лишних петель.
Чем герметизировать соединение гибкого воздуховода?
Способ зависит от патрубка, соединителя, температуры и перемещаемой среды. Используйте предусмотренную изготовителем манжету, уплотнение или совместимый герметик; одна клейкая лента не считается универсальной заменой механической фиксации.
Насколько сильно затягивать хомут?
Универсального момента затяжки нет. Хомут должен равномерно удерживать рукав без врезания в стенку и деформации патрубка; точное значение берут из инструкции соединителя.
Как проверить рукав на подвижной каретке?
Сначала проведите каретку по полному ходу на малой скорости. В обоих крайних положениях рукав не должен натягиваться, скручиваться, ударяться о станину или изгибаться меньше допустимого радиуса.
Достаточно ли соединить металлическую спираль с корпусом?
Нет универсального ответа. Необходимость и способ заземления определяют проект, конструкция конкретного рукава и требования оборудования; видимая спираль сама по себе не подтверждает готовое защитное решение.
