Главная ошибка — спрашивать только о длине
У гибкого воздуховода нет универсальной «максимальной длины», которая сама по себе гарантирует нормальную работу. Один и тот же пятиметровый рукав может работать по-разному при другом диаметре, расходе, количестве поворотов, состоянии гофры, сопротивлении фильтра и характеристике вентилятора.
Правильный вопрос звучит иначе: какое сопротивление создаст вся трасса при расходе, необходимом для захвата и переноса конкретных частиц? Если вентилятор не способен обеспечить эту рабочую точку, добавление метров или неудачного поворота уменьшит фактический расход.
Из чего складываются потери
Для предварительной инженерной оценки удобно разделить сопротивление на две части:
| Часть | Что в неё входит | Базовая зависимость |
|---|
| Распределённые потери | Трение потока о стенку по всей длине рукава | Δpдл = λ · L/D · ρv²/2 |
| Местные потери | Повороты, входы, переходы, тройники, заслонки и соединения | Δpмест = Σζ · ρv²/2 |
Здесь L — длина, D — внутренний диаметр, v — средняя скорость, ρ — плотность воздуха, λ — коэффициент трения, ζ — коэффициент местного сопротивления. Формулы объясняют логику, но не дают достоверного результата без коэффициентов для конкретной геометрии.
Практический вывод: нельзя брать коэффициент гладкой стальной трубы и выдавать результат за расчёт спирально-армированного гибкого рукава. Для точного подбора нужны испытательные данные изготовителя либо измерение расхода и статического давления на установке.
Почему два поворота бывают хуже лишнего метра — и наоборот
Поворот меняет направление потока и создаёт неравномерное поле скоростей. Потери зависят не только от угла, но и от отношения радиуса поворота к диаметру, формы проходного сечения и того, насколько рукав деформирован. Резкий изгиб со сплющиванием одновременно добавляет местное сопротивление и уменьшает живое сечение.
Поэтому переводить любой поворот в фиксированное число «эквивалентных метров» без таблицы для конкретного изделия некорректно. Этот метод применим только вместе с проверенными коэффициентами. HSE прямо рассматривает и метод эквивалентной длины, и раздельное суммирование потерь, но в обоих случаях расчёт выполняется для заданного расхода.
Сжатая гофра — это отдельный режим
Избыточная длина редко лежит идеально прямой: она образует волны, провисания и дополнительные изгибы. Исследования гибких спирально-армированных HVAC-каналов показали, что сжатие заметно повышает сопротивление относительно полностью растянутого образца. Эти значения нельзя напрямую переносить на полиуретановые промышленные рукава Aeroshlang, но физический вывод универсален: состояние трассы необходимо учитывать, а одной паспортной длины недостаточно.
Обратная крайность тоже неправильна. На подвижной каретке нельзя натягивать рукав струной: нужен контролируемый запас хода, который не создаёт лишнюю петлю, не тянет патрубок и сохраняет допустимый радиус во всём диапазоне перемещения.

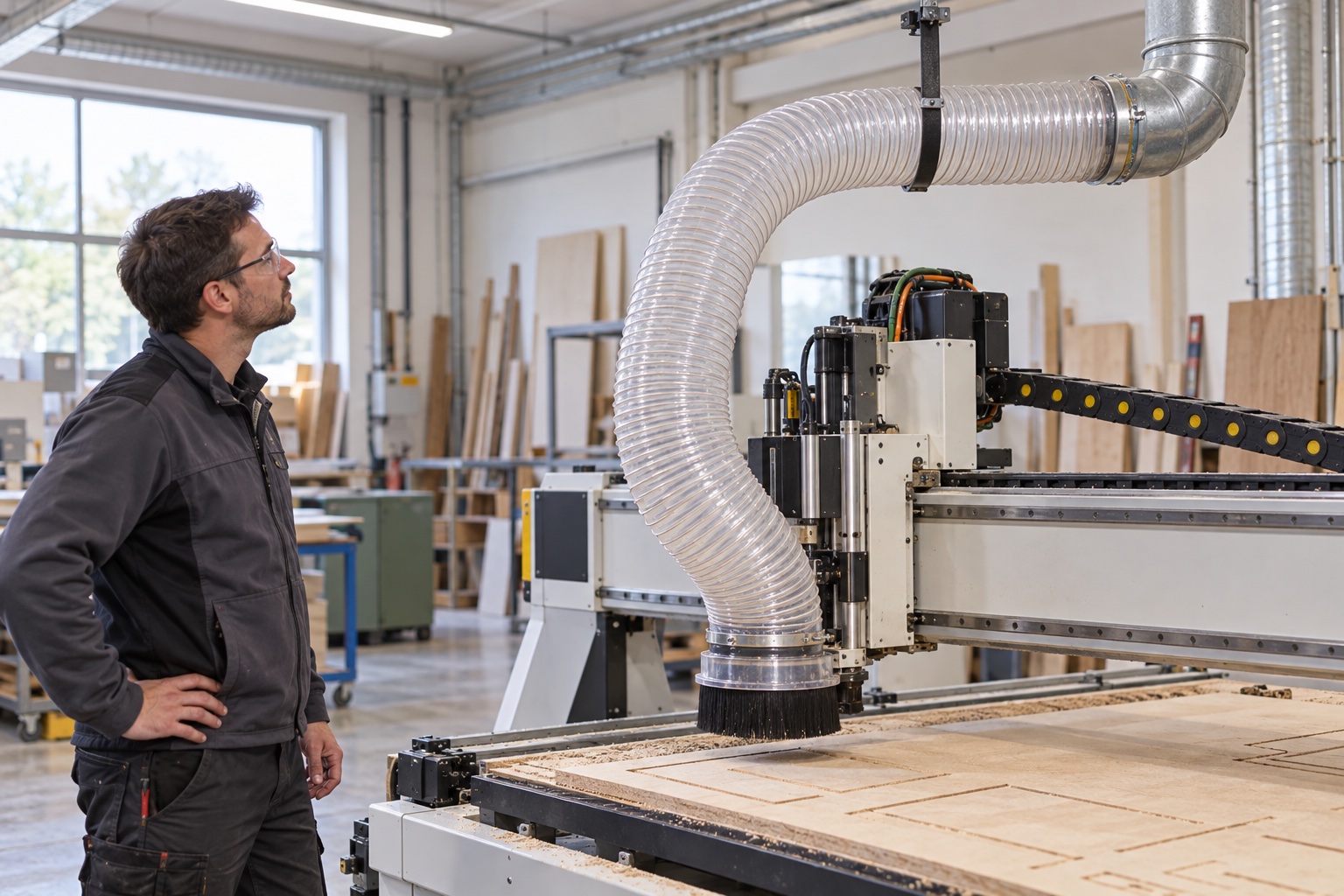

Для подвижного оборудования проверяют не одно положение, а всю рабочую зону каретки: рукав не должен натягиваться, провисать на заготовку или складываться в резкий изгиб. Иллюстрация показывает принцип, а не готовый монтажный проект.Гладкость внутренней стенки имеет значение
При одинаковом проходном сечении геометрия внутренней поверхности влияет на трение и вероятность накопления частиц. NIOSH рекомендует гладкие изнутри круглые каналы как способ уменьшить сопротивление и отложения. Для гибкого рукава полностью гладкая поверхность конструктивно недостижима, поэтому важны высота внутренней гофры, шаг спирали и то, насколько рукав растянут и деформирован.
У рукавов Aeroshlang внутренняя поверхность выполнена более ровной, чем внешняя спиральная геометрия, однако публиковать численное преимущество перед другими изделиями можно только после сравнительных испытаний. Корректный выбор — сравнивать не рекламные эпитеты, а измеренный перепад давления при одинаковых диаметре, длине и расходе.
Пять параметров, которые нельзя смешивать
- Расход воздуха показывает, какой объём проходит через систему за единицу времени.
- Скорость в канале зависит от расхода и внутреннего сечения; при переносе частиц она должна быть достаточной, чтобы материал не выпадал из потока.
- Скорость захвата у укрытия — не то же самое, что скорость внутри воздуховода. Хороший расход в магистрали не исправляет неудачно расположенный патрубок.
- Статическое давление расходуется на сопротивление укрытия, рукавов, отводов, фильтра и остальных элементов.
- Рабочая точка вентилятора определяется пересечением характеристики вентилятора и сопротивления системы, а не номиналом вентилятора в отрыве от трассы.
Для деревообработки OSHA приводит широкий ориентир скорости в канале 2500–4000 ft/min, примерно 12,7–20,3 м/с, для переноса от лёгких сухих опилок до тяжёлой щепы и влажной стружки. Это не готовая настройка: тип отходов, укрытие, пожаро- и взрывобезопасность и вся система должны оцениваться проектировщиком.
Небанальный, но полезный расчёт без выдуманных коэффициентов
Если диаметр, расход, материал и степень растяжения одного и того же рукава не меняются, распределённая часть потерь пропорциональна длине. Поэтому шестиметровый прямой участок даст примерно втрое больше распределённых потерь, чем двухметровый. Но это не означает, что суммарное сопротивление всей системы вырастет втрое: в нём остаются укрытие, повороты, переходы, фильтр и другие элементы.
Такой относительный вывод безопаснее псевдоточного онлайн-калькулятора. Для результата в паскалях всё равно нужны коэффициенты конкретного рукава и местных элементов.
Алгоритм подбора трассы
- Определить требуемый расход по оборудованию и виду отходов.
- Проверить внутренний диаметр и фактическую скорость.
- Нарисовать трассу с реальной длиной по оси, всеми поворотами, переходами и ответвлениями.

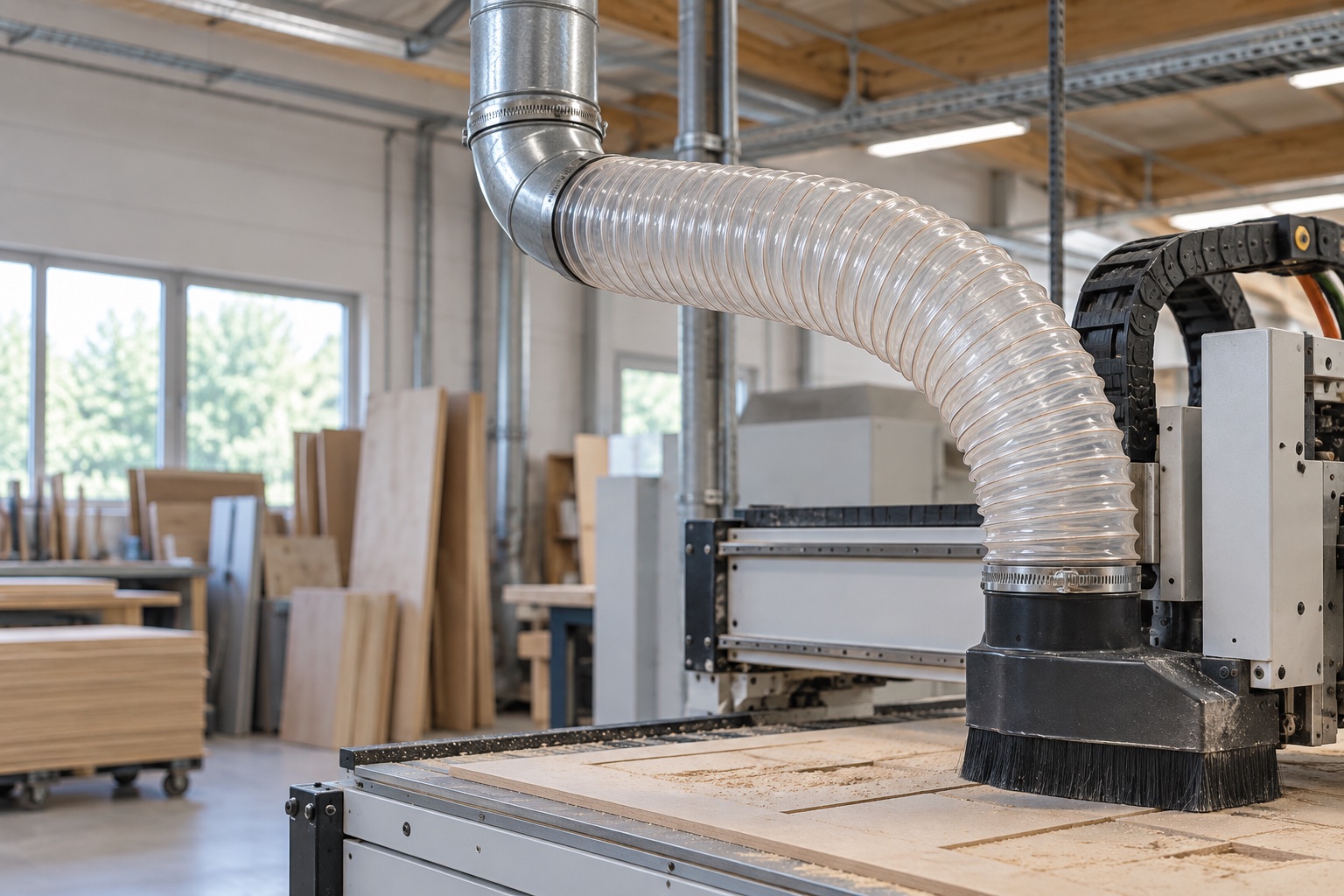

- Отделить жёсткую магистраль от гибких участков. Гибкость оставлять там, где нужны движение, виброразвязка или удобное обслуживание.
- Получить коэффициенты сопротивления рукава и фасонных элементов для расчётного режима.
- Сложить потери всех элементов, включая загрязнённый фильтр, и сопоставить их с характеристикой вентилятора.
- После монтажа измерить фактический расход или скорость и статическое давление; повторить проверку в крайних положениях подвижного узла.
Что прислать для инженерного подбора
- тип станка, патрубка или укрытия;
- вид и размер частиц: пыль, опилки, стружка, гранулы;
- требуемый расход либо характеристику вентилятора;
- внутренний диаметр и длину гибкого участка;
- число и примерный радиус поворотов;
- схему трассы и диапазон движения каретки;
- температуру, разрежение и особые требования проекта.
По этим данным можно выбрать серию и типоразмер. Если исходных данных нет, сначала измеряют существующую систему — материал рукава сам по себе не компенсирует ошибку в аэродинамике.
Источники и границы применимости
Частые вопросы
Сколько метров гибкого воздуховода можно поставить?
Универсального ограничения по метрам нет. Допустимую длину определяют по суммарным потерям при требуемом расходе, характеристике вентилятора, диаметру, поворотам и состоянию рукава.
Можно ли заменить два поворота одним дополнительным метром?
Только если известна эквивалентная длина именно для данной геометрии и режима. Фиксированное правило для любого рукава будет неточным.
Нужно ли максимально растягивать рукав?
Лишнее сжатие и складки повышают сопротивление, но на подвижном оборудовании рукав нельзя натягивать. Нужен минимально достаточный контролируемый запас на весь ход механизма.
Почему нельзя рассчитать потери только по диаметру?
При одинаковом диаметре сопротивление меняют скорость, длина, внутренняя геометрия, степень растяжения, радиусы поворотов, переходы и остальные элементы системы.
Как проверить расчёт после монтажа?
Измерить фактический расход или скорость и статическое давление в предусмотренных точках, проверить крайние положения подвижных узлов и сравнить результат с проектным режимом.
