Где применяется полиуретановый воздуховод 100 мм и какую толщину выбрать

Краткий ответ

Полиуретановый воздуховод 100 мм применяют как гибкий участок между круглым патрубком оборудования и системой удаления воздуха, пыли, опилок или стружки. Такой размер встречается у деревообрабатывающих станков и мобильных стружкоотсосов, но совпадение диаметра — только первое условие. Необходимо проверить требуемый расход, разрежение, длину трассы и количество поворотов.

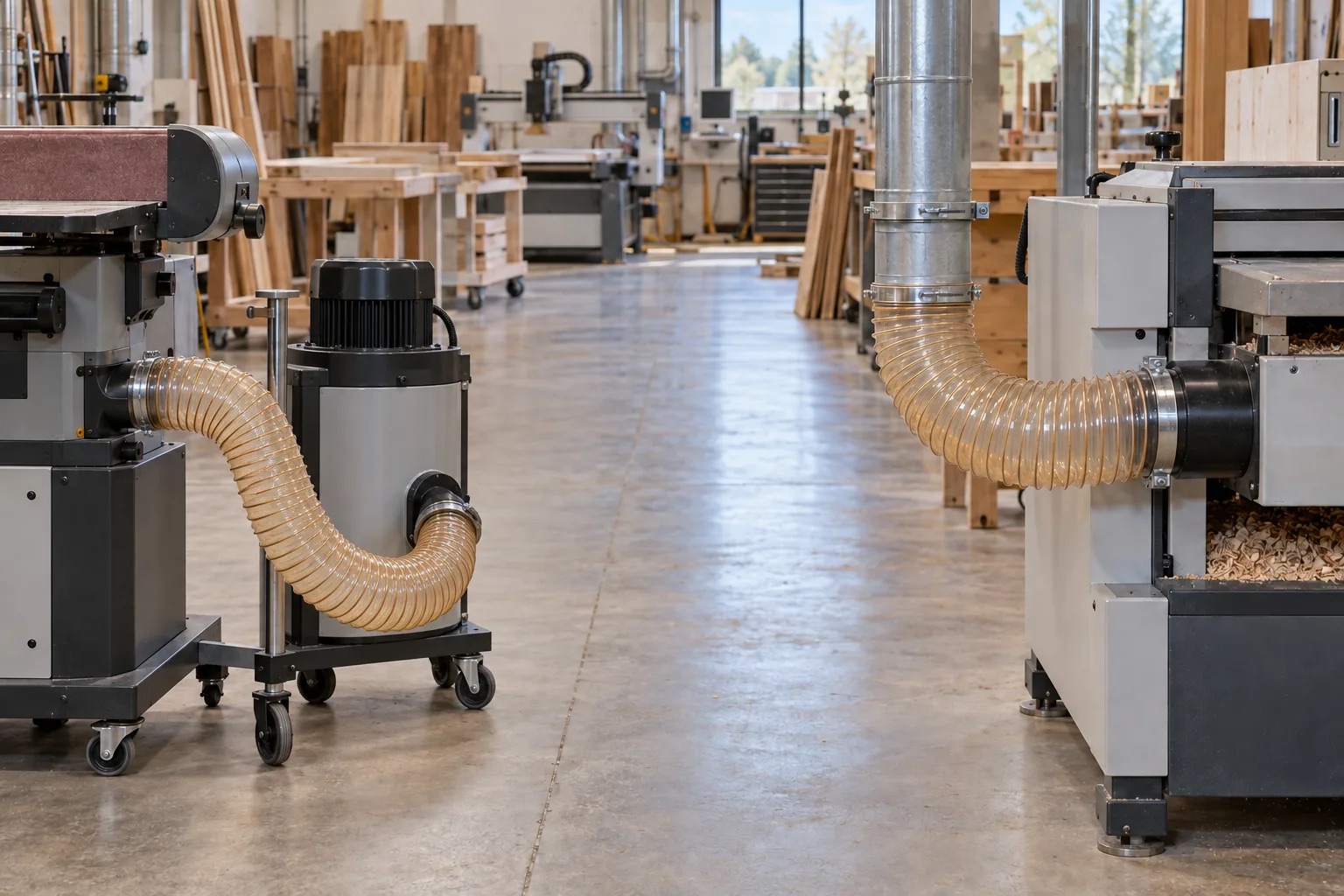

TPU 0,5 мм стоит рассматривать, если рукав приходится перемещать, укладывать в ограниченном пространстве или подключать к подвижному узлу. TPU 0,7 мм включают в сравнение, когда ожидается более интенсивное механическое воздействие и дополнительная масса не мешает оборудованию. Выбор не делают по правилу «толще всегда лучше».

Что подтверждают карточки 100 мм: TPU-0.5 имеет стенку 0,5 мм, массу 0,50 кг/м и радиус изгиба 55 мм; TPU-0.7 — стенку 0,7 мм, массу 0,624 кг/м и радиус изгиба 108 мм. Значения относятся только к этим двум исполнениям диаметром 100 мм.

Где используется воздуховод диаметром 100 мм

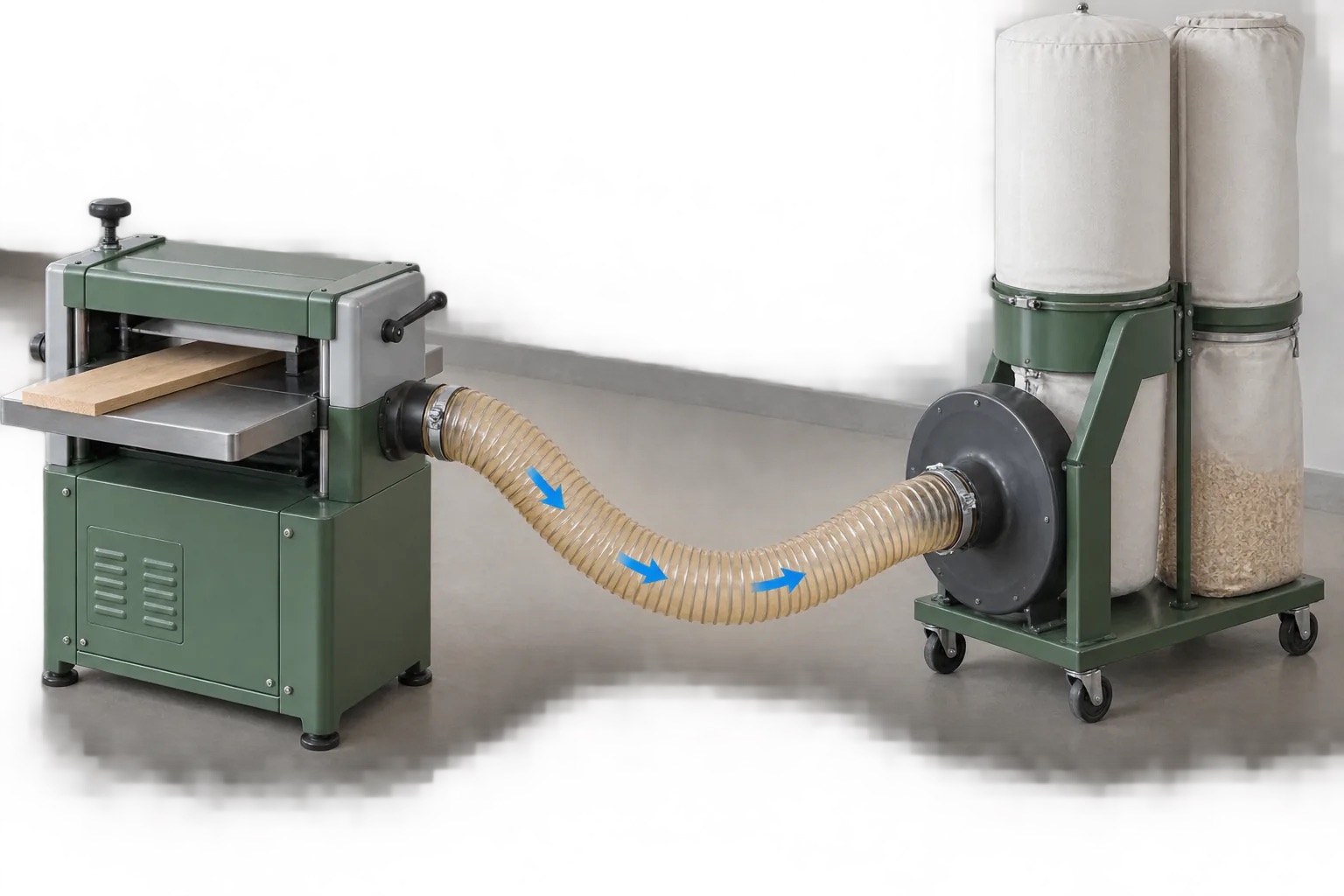

Подключение деревообрабатывающего станка. Гибкий рукав соединяет патрубок рейсмуса, шлифовального, фрезерного или другого станка с местной вытяжкой. Он компенсирует вибрацию и позволяет обслуживать оборудование без жёсткой привязки к металлической трассе.

Удаление опилок и мелкой стружки. Воздуховод для стружкоотсоса 100 мм может работать на коротком подключении, если размер патрубка и характеристики вытяжного оборудования соответствуют задаче. Для крупной, тяжёлой или влажной фракции режим проверяют отдельно.

Мобильное аспирационное оборудование. Шланг для аспирации 100 мм удобен там, где один стружкоотсос последовательно подключают к разным станкам. Здесь особенно важны масса рукава, допустимый изгиб и возможность быстро закрепить его без подсоса воздуха.

Местная вытяжка пыли и транспортировка лёгких частиц. Полиуретановый рукав 100 мм используют на ограниченном участке между пылеприёмником и стационарной сетью. Однако диаметр нельзя рекомендовать для любой системы по одному названию оборудования: недостаточный расход воздуха не исправляется выбором более толстой стенки.

Когда выбирать стенку 0,5 мм

Исполнение 0,5 мм подходит для первичного сравнения, когда от участка требуется податливость: рукав часто переставляют, он движется вместе с узлом оборудования либо должен образовать компактную петлю без резкого натяжения.

• важны гибкость и небольшой вес;
• рукав подключают к мобильному стружкоотсосу или периодически переносят между станками;
• пространство ограничено, а трасса требует более компактного изгиба;
• перемещаются воздух, пыль, опилки или сравнительно лёгкая мелкая стружка;
• механическая и абразивная нагрузка умеренная;
• параметры давления и разрежения конкретной карточки соответствуют режиму.

Для диаметра 100 мм в карточке TPU-0.5 указаны радиус изгиба 55 мм, масса 0,50 кг/м, избыточное давление 0,41 бар и пониженное давление 0,09 бар. Эти данные позволяют оценить компоновку, но не заменяют расчёт аспирации.

Характеристики и фотографии находятся в карточке полиуретанового воздуховода 100 мм TPU-0.5.

Когда выбирать стенку 0,7 мм

Исполнение 0,7 мм разумно включить в сравнение при более интенсивной эксплуатации: когда поток содержит более крупную стружку, рукав может соприкасаться с поверхностями или требуется дополнительный запас по механической нагрузке. Но большая толщина не увеличивает производительность вентилятора и не компенсирует длинную трассу.

• гибкий участок работает постоянно и редко перемещается;
• ожидается ускоренный износ от материала или внешнего контакта;
• в потоке присутствует более крупная стружка или механически нагруженная фракция;
• трасса допускает больший радиус изгиба;
• масса рукава передана на опоры, а не на патрубок или каретку;
• рабочий режим сверён с параметрами конкретного изделия.

Для 100 мм карточка TPU-0.7 указывает радиус изгиба 108 мм, массу 0,624 кг/м, избыточное давление до 0,575 бар и пониженное давление до 0,115 бар. Сравнение показывает одновременно больший запас по этим режимам и менее компактную геометрию.

Сопоставимое исполнение представлено в карточке полиуретанового воздуховода 100 мм TPU-0.7.

Сравнение TPU 0,5 и TPU 0,7

Формулировки в таблице — ориентиры для выбора, а не обещание ресурса. Фактический износ зависит от материала, скорости потока, поворотов, температуры и монтажа.

Четыре практических сценария выбора

1. Небольшой станок с патрубком 100 мм

Если станок работает периодически, удаляет пыль и мелкую стружку, а рукав приходится отводить для обслуживания, сначала логично проверить TPU 0,5 мм. Его меньшая масса снижает нагрузку на патрубок. Перед заказом всё равно проверяют разрежение и допустимый изгиб.

2. Мобильный стружкоотсос для нескольких станков

Здесь важны переноска и многократное переподключение. TPU 0,5 мм обычно удобнее в обращении. TPU 0,7 мм выбирают только тогда, когда фактический износ оправдывает большую массу, а длина и опоры не мешают перемещению.

3. Постоянная линия с интенсивным потоком стружки

Для короткого преимущественно неподвижного участка можно рассмотреть TPU 0,7 мм. Но сначала устраняют тесные повороты и трение о раму: утолщение стенки не исправит ошибочную компоновку и не повысит расход воздуха само по себе.

4. Участок с абразивной пылью или ускоренным износом

TPU 0,7 мм становится основным кандидатом для проверки, однако одного слова «абразивная» недостаточно. Нужны размер и форма частиц, концентрация, скорость потока и место фактического износа. Иногда ресурс сильнее ограничивает локальный удар частиц на внешнем радиусе поворота, чем толщина прямого участка.

Эти сценарии объясняют логику выбора, но не являются инженерным расчётом конкретной установки.

Что проверить перед покупкой

1. Какой диаметр указан: внутренний размер рукава или наружный размер патрубка. Для соединения важна реальная посадка.
2. Способ крепления: тип патрубка, совместимый хомут, муфта или переходник.
3. Длина трассы: только необходимый гибкий участок без лишней растянутой петли.
4. Повороты: количество, направление и минимальный фактический радиус.
5. Материал: пыль, опилки, стружка или другая фракция; её размер, форма и температура.
6. Интенсивность: продолжительность работы и частота запуска.
7. Подвижность: нужно ли регулярно переносить рукав или следовать за кареткой.
8. Источник разрежения: характеристики вентилятора или стружкоотсоса и сопротивление остальных участков сети.
9. Электростатика: требования проекта, оборудования и конкретного исполнения рукава.

Металлическая спираль сама по себе не доказывает антистатичность стенки или безопасность всей системы. Если перемещается горючая пыль, исполнение изделия и требования к уравниванию потенциалов уточняют по документации и проекту.

Ошибки при выборе и монтаже

• Выбирать диаметр только по названию станка. У разных модификаций патрубки и требуемый расход могут отличаться.
• Сильно растягивать лишнюю длину. Рукав начинает тянуть патрубок, цепляться за оборудование и образовывать неуправляемые петли.
• Делать резкие повороты. Тесный изгиб увеличивает сопротивление и механическую нагрузку на стенку.
• Пережимать рукав хомутом или конструкцией. Соединение должно удерживать трассу, не деформируя проходное сечение.
• Ставить длинную гибкую трассу без расчёта. Производительность зависит от всей сети, а не только от диаметра входа.
• Выбирать толщину без учёта характера износа. Если рукав постоянно трётся об раму, сначала исправляют опору и прокладку.
• Считать 0,7 мм способом увеличить расход. Более толстая стенка не заменяет вентилятор, расчёт сети и правильную геометрию.

Итог: какую толщину выбрать

TPU 0,5 мм — основной кандидат, когда важны гибкость, меньшая масса, компактная прокладка и умеренная механическая нагрузка. TPU 0,7 мм — кандидат для более интенсивной эксплуатации и повышенного износа, если больший радиус изгиба и масса допустимы.

Производство находится в Московской области; заказ можно оформить для Москвы, ЦФО и с доставкой по России. Наличие, длину, стоимость и срок поставки уточняют при расчёте.
