Главная ошибка — выбирать по принципу «толще значит лучше»
Толщина стенки влияет на поведение рукава, но не работает отдельно от диаметра, шага спирали и конструкции. Более толстое исполнение может дать дополнительный механический запас, одновременно увеличивая массу и сопротивление изгибу. На неподвижной трассе это иногда оправдано. На подвижном станке та же жёсткость может стать недостатком.
Поэтому правильный вопрос звучит не «какая стенка надёжнее вообще», а «какое исполнение создаст меньший суммарный риск именно на этом участке».
Короткий ориентир: 0,5 мм — первый кандидат для подвижного подключения и компактной прокладки, если его рабочие параметры подходят. 0,7 мм — кандидат для более тяжёлого механического режима, если оборудование и геометрия трассы допускают более тяжёлый и менее податливый рукав.

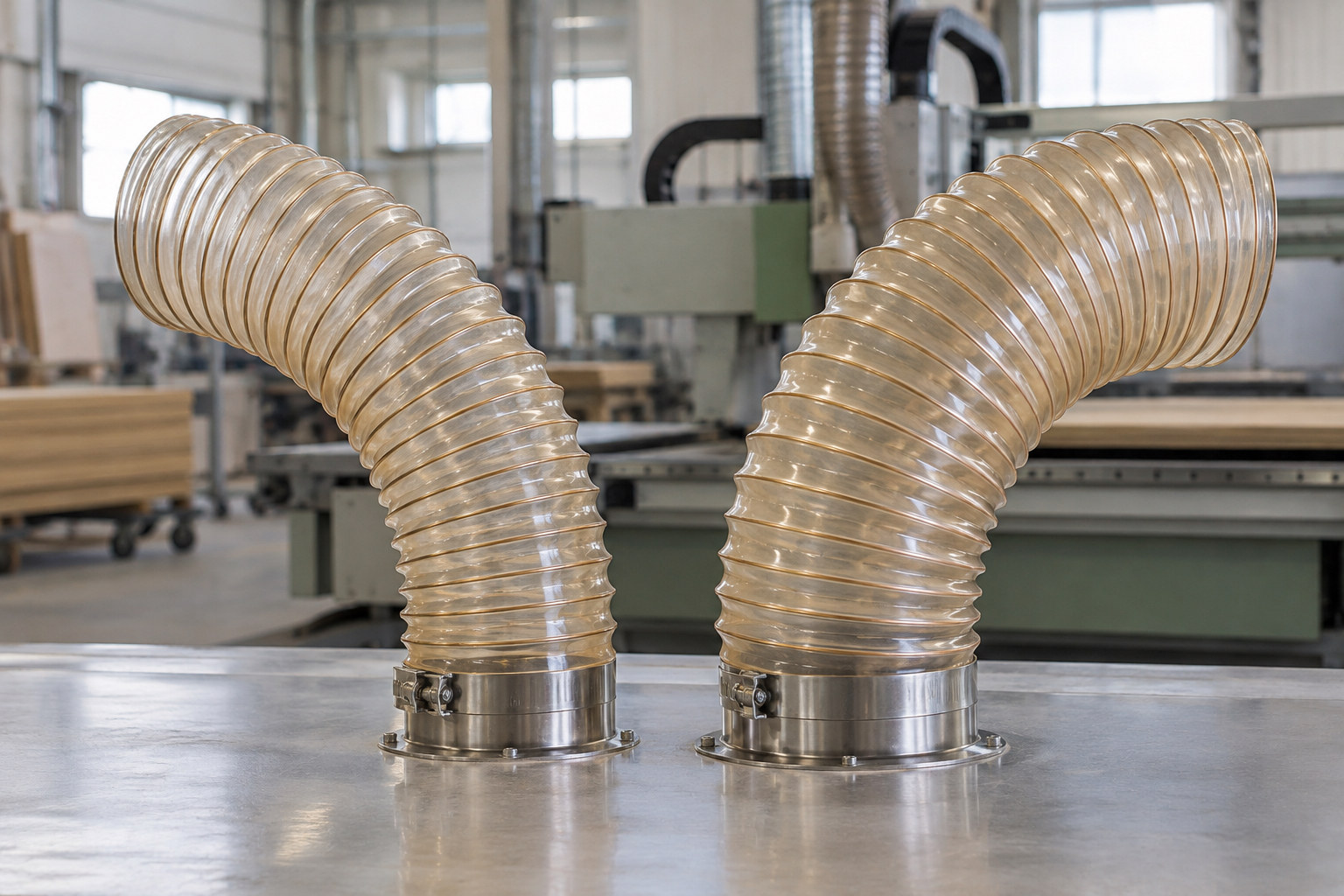

Что меняется при переходе с 0,5 на 0,7 мм
| Фактор | Как он влияет на выбор |
|---|
| Гибкость | Более тонкое исполнение обычно легче уложить в ограниченном пространстве и заставить следовать за движущимся узлом без резкого натяжения. |
| Масса | Дополнительная масса действует не только на рукав: её воспринимают каретка, патрубок, крепления и опоры. |
| Радиус изгиба | Если фактический поворот теснее допустимого, стенка и спираль работают в неблагоприятной геометрии, а рукав сильнее сопротивляется перемещению. |
| Механический запас | 0,7 мм разумно включать в сравнение при интенсивном контакте с частицами, ударах или другом механическом воздействии, но ресурс нельзя определить только по толщине. |
| Разрежение и давление | Пределы зависят от серии и диаметра. Толщина сама по себе не разрешает использовать рукав в любом вакуумном или напорном режиме. |
| Стоимость владения | Считают не только цену и частоту замены рукава, но и простой, обслуживание креплений и влияние на движение оборудования. |
Наглядный пример: TPU диаметром 100 мм
Чтобы сравнение было честным, возьмём один внутренний диаметр. По подтверждённым данным карточек Aeroshlang для 100 мм различия выглядят так:
| Параметр | TPU-0.5 и TPU-0.7, диаметр 100 мм |
|---|
| Толщина стенки | TPU-0.5: 0,5 мм. TPU-0.7: 0,7 мм. |
| Радиус изгиба | TPU-0.5: 55 мм. TPU-0.7: 108 мм. |
| Масса одного метра | TPU-0.5: 0,50 кг/м. TPU-0.7: 0,624 кг/м. |
| Пониженное давление | TPU-0.5: 0,09 бар. TPU-0.7: до 0,115 бар. |
| Избыточное давление | TPU-0.5: 0,41 бар. TPU-0.7: до 0,575 бар. |
В этом типоразмере 0,7 мм тяжелее на 0,124 кг на каждый метр, а указанный радиус изгиба почти вдвое больше. Одновременно карточка 0,7 мм даёт больший предел по давлению и разрежению. Это и есть реальный компромисс: запас по одному параметру приобретается ценой других.
Не переносите эти цифры на другие диаметры. У 63, 160 или 300 мм будут свои масса, радиус изгиба и допустимые режимы. Перед заказом сравнивают две карточки одного диаметра.
Почему на подвижной каретке 0,7 мм может оказаться хуже
Рукав подвижного станка постоянно меняет форму. Его изгибают, растягивают и возвращают в исходное положение. Если участок слишком тяжёлый, короткий или жёстко проложен, реакция передаётся на патрубок и механизм перемещения.
Это не означает, что воздуховод 0,7 мм обязательно повредит станок. Но его нельзя ставить только ради более редкой замены. Сначала проверяют допустимую нагрузку на каретку, требуемый радиус изгиба, рабочий ход, массу реально движущейся длины и наличие независимой опоры. Иногда эластичный 0,5 мм даёт более надёжную систему в целом, хотя сам рукав потенциально придётся осматривать или менять чаще.
Опасные признаки после монтажа: каретка стала двигаться с заметным сопротивлением; рукав натягивается в крайнем положении; патрубок отклоняется; появляются заломы; трасса цепляется за ограждение; хомуты или опоры смещаются. В таком режиме работу останавливают и пересматривают прокладку.
Когда разумно начать с 0,5 мм
- рукав следует за кареткой, пылеприёмником или другим подвижным узлом;
- важен малый радиус изгиба и компактная петля;
- лишнюю массу нельзя передавать на патрубок оборудования;
- перемещаются пыль, опилки, лёгкая стружка или другая среда, для которой подтверждены параметры выбранного исполнения;
- трасса доступна для регулярного осмотра и плановой замены;
- давление и разрежение укладываются в данные конкретного диаметра.
Выбор 0,5 мм не означает экономию на безопасности. Он должен быть осознанным инженерным решением: достаточно гибкий рукав, минимальная необходимая длина, правильная опора и контроль износа.
Когда включать в сравнение 0,7 мм
- гибкий участок в основном неподвижен или движется редко;
- есть интенсивный контакт со стружкой, гранулами или другой механически нагруженной средой;
- возможны удары, волочение или контакт рукава с оборудованием, которые нельзя устранить компоновкой;
- для выбранного диаметра нужен рабочий режим, который не подтверждён у 0,5 мм;
- есть достаточно места для фактического радиуса изгиба;
- масса рукава передана на опоры, а не на патрубок или каретку.
Даже здесь 0,7 мм не является автоматическим ответом. Если рукав быстро протирается в одном месте, причиной может быть не недостаточная толщина, а слишком высокая скорость частиц, тесный поворот, провисание или постоянное трение о конструкцию.
Ресурс рукава определяет не только стенка
Износ обычно распределяется неравномерно. Самые нагруженные зоны — внешний радиус поворота, первый изгиб после входного патрубка, участок провисания и место контакта с рамой. На ресурс также влияют форма и твёрдость частиц, их концентрация, скорость потока, температура, пульсации и качество монтажа.
Практичнее осматривать эти зоны по графику, чем ждать сквозного протирания. Для нового режима полезно зафиксировать дату установки и состояние контрольных участков, затем сократить интервал первого осмотра. Фактическая динамика износа даст больше информации, чем обещание срока службы без данных о процессе.
Алгоритм выбора без гадания
- Зафиксируйте среду: пыль, опилки, стружка, гранулы; примерный размер, форма и температура частиц.
- Определите внутренний диаметр: по патрубку и расчёту расхода воздуха, а не по толщине стенки.
- Опишите движение: неподвижный участок или каретка; полный ход; частота циклов; крайние положения.
- Проверьте геометрию: рабочая длина, все повороты, минимальный фактический радиус, точки опоры и риск зацепления.
- Сверьте режим: давление, разрежение и температуру с карточками 0,5 и 0,7 мм именно выбранного диаметра.
- Сравните последствия: ресурс рукава, нагрузку на оборудование, удобство монтажа, доступность осмотров и стоимость простоя.
- Проверьте после запуска: пройдите весь ход оборудования на малой скорости, затем осмотрите крепления и форму рукава в рабочем режиме.
Что отправить для точного подбора
Нужны модель оборудования, диаметр патрубка, перемещаемый материал, длина гибкого участка, схема или фотографии крайних положений, число циклов, известные значения расхода и разрежения, температура и желаемый интервал обслуживания. Для подвижной каретки особенно полезны видео полного хода и сведения о допустимой нагрузке от производителя станка.
Граница материала: эта статья помогает выбрать направление сравнения, но не заменяет расчёт аспирации и проверку допустимых нагрузок производителем оборудования.
Источники и проверяемые данные
Частые вопросы
Всегда ли воздуховод 0,7 мм служит дольше, чем 0,5 мм?
Нет универсальной гарантии. Толщина может увеличить механический запас, но ресурс зависит от частиц, скорости, температуры, изгибов, монтажа и местного трения. Если трасса проложена неправильно, более толстый рукав тоже может быстро повредиться.
Что лучше для подвижной каретки станка?
Часто первым сравнивают 0,5 мм из-за меньшей массы и лучшей податливости, но решение принимают по конкретному диаметру, рабочему ходу, радиусу изгиба, разрежению и допустимой нагрузке на каретку.
Может ли слишком жёсткий рукав повредить оборудование?
Слишком тяжёлый, короткий или неправильно проложенный рукав может передавать дополнительное усилие на каретку, патрубок и крепления. Это не означает неизбежную поломку, но требует проверки допустимых нагрузок и пробного прохода по всему рабочему ходу.
Можно ли заменить 0,7 мм на 0,5 мм без расчёта?
Нет. Нужно повторно проверить разрежение, давление, среду, температуру, радиус изгиба и характер движения для конкретного диаметра.
Одинаковы ли параметры 0,5 и 0,7 мм во всех диаметрах?
Нет. Масса, радиус изгиба и допустимые режимы меняются с диаметром и конструкцией. Значения для 100 мм нельзя автоматически переносить на 63, 200 или 400 мм.
Какие данные нужны для подбора толщины?
Материал и размер частиц, внутренний диаметр, длина, повороты, давление или разрежение, температура, движение участка, рабочий ход оборудования и точки опоры.
