Три разных понятия, которые нельзя смешивать
Уравнивание потенциалов соединяет проводящие части между собой, чтобы между ними не возникала опасная разность потенциалов. Заземление связывает предусмотренные проектом проводящие части с землёй. Антистатические или электропроводящие свойства относятся к измеряемому поведению материала либо готового изделия.
Эти меры дополняют друг друга, но не заменяют. Можно заземлить металлический патрубок и оставить изолированной соседнюю секцию. Можно электрически соединить спираль на концах, но ничего не знать о способности полимерной стенки рассеивать заряд. Поэтому слова «со спиралью», «прозрачный» или «полиуретановый» не являются доказательством антистатичности.
Главное правило: пригодность определяют по документам и измерениям конкретного рукава в составе конкретной системы, а не по внешнему виду и названию полимера.
Откуда появляется заряд
При движении сухой пыли, стружки, гранул и порошков частицы соприкасаются со стенкой и отделяются от неё. Такое взаимодействие может приводить к разделению зарядов. Заряд способен накапливаться на изолирующих поверхностях и на металлических деталях, которые оказались электрически отделены от остальной установки.
Практический риск зависит не только от рукава. Важны свойства продукта, концентрация пыли, скорость потока, влажность, площадь изолированной проводящей детали, энергия возможного разряда и наличие воспламеняемой атмосферы. Именно поэтому одинаковый внешне участок может требовать разных решений при транспортировании древесной стружки, муки, полимерного гранулята или негорючего материала.
Когда вопрос особенно важен
- перемещается горючая пыль или порошок, способный образовать взрывоопасное облако;
- есть металлические патрубки, заслонки, датчики или инструменты, разделённые полимерными вставками;
- рукав заменили, укоротили либо переставили на другой станок;
- соединение выполнено через прокладку, герметик, окрашенную поверхность или иной возможный изолятор;
- операторы ощущают разряды, материал прилипает к стенке либо появляются устойчивые пылевые отложения;
- трасса находится во взрывоопасной зоне или связана с оборудованием во взрывозащищённом исполнении.
Ощутимый удар током — уже повод остановить обычную эксплуатацию и организовать проверку. Но отсутствие ощущений не доказывает безопасность: опасность разряда оценивают по свойствам среды и всей установки.
Что проверяют в готовой трассе
| Объект проверки | Что необходимо установить |
|---|
| Перемещаемый материал | Горючесть пыли, склонность к образованию облака и отложений, применимые данные испытаний и оценка риска. |
| Готовый рукав | Есть ли у конкретного исполнения подтверждённые электрические характеристики и для каких условий они заявлены. |
| Металлическая спираль | Доступна ли она для предусмотренного конструкцией контакта, непрерывна ли по длине и не повреждена ли при резке или монтаже. |
| Муфты и патрубки | Не изолированы ли проводящие части краской, прокладкой, герметиком или полимерным переходником. |
| Уравнивание потенциалов | Какие проводящие элементы должны быть соединены и как это задано проектом. |
| Заземление | Где находится предусмотренная точка подключения и подтверждена ли целостность пути до неё. |
| Контроль после монтажа | Кто, чем и по какой процедуре измеряет непрерывность; как фиксируется результат и периодичность повторной проверки. |
Металлическая спираль: что она доказывает, а что нет
Спираль в гибком воздуховоде прежде всего поддерживает форму рукава. В некоторых конструкциях она может быть частью решения по отводу заряда, но только если это предусмотрено изготовителем и проектом, обеспечен надёжный контакт, а непрерывность подтверждена измерением.
Спираль не превращает автоматически всю внутреннюю полимерную поверхность в проводящую. Она также не устраняет изолированные металлические детали дальше по трассе. OSHA для гибких соединений при горючей пыли рассматривает совместно проводящую или рассеивающую конструкцию, соединение и заземление внутренней спирали, регулярный осмотр и проверку системы — не один визуальный признак.
Почему простого хомута может быть недостаточно
Обычный червячный хомут создаёт механическое усилие, но его наличие ещё не подтверждает электрический контакт. Между деталями могут находиться полимерная стенка, защитное покрытие, оксидный слой или загрязнение. Случайно намотанный провод тоже не является контролируемым соединением.

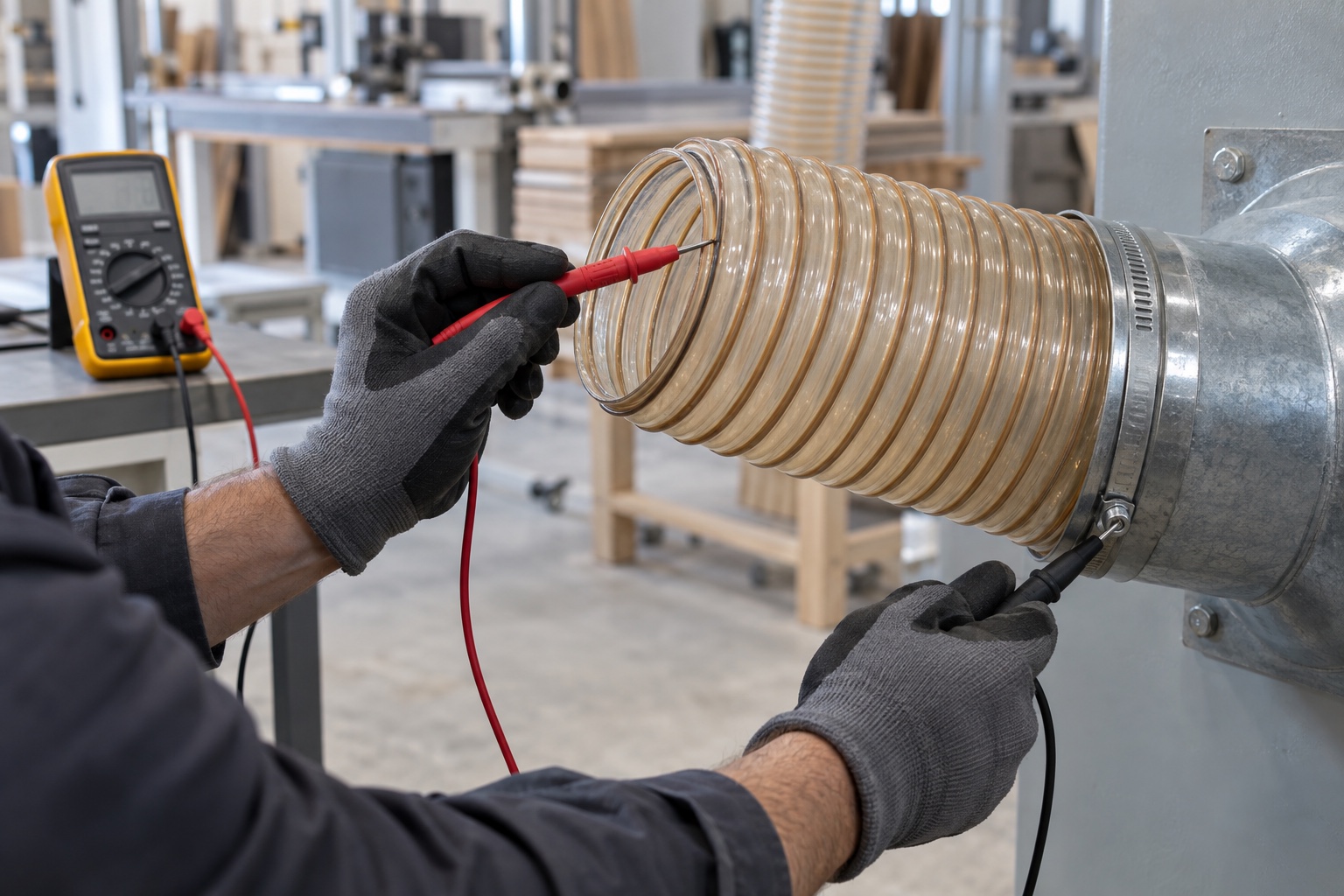

Конкретный способ оконцевания выбирают по документации изделия и проекту установки. После монтажа проверяют не только крепление рукава, но и электрическую непрерывность предусмотренного пути. Измерение выполняет компетентный специалист подходящим прибором и по установленной процедуре; фотография соединения не заменяет протокол.
Алгоритм безопасного решения
- Опишите процесс: материал, фракцию, температуру, влажность, расход, скорость и режим работы.
- Определите опасность среды: выясните, является ли пыль горючей и возможна ли взрывоопасная концентрация. При отсутствии данных нужны испытания или профильная оценка.
- Составьте электрическую схему трассы: отметьте все металлические и неметаллические секции, гибкие вставки, заслонки, датчики, фильтры и оборудование.
- Проверьте документы компонентов: электрические свойства должны относиться к выбранному исполнению, а не к полимеру вообще.
- Назначьте соединение и заземление: решение разрабатывают для системы целиком с учётом классификации зоны и применимых норм.
- Проверьте после сборки: подтвердите непрерывность, отсутствие изолированных проводящих частей и соответствие проекту.
- Повторяйте контроль: после замены рукава, ремонта, переноса оборудования и с установленной регламентом периодичностью.
Что нельзя обещать по одному описанию рукава
- что любая стальная или омеднённая спираль гарантирует отвод заряда;
- что полиуретановый рукав автоматически является антистатическим;
- что заземление одного конца решает все электростатические риски;
- что одно значение сопротивления подходит для любого порошка и любой зоны;
- что компонент делает всю аспирационную систему взрывобезопасной.
Для серий Aeroshlang электрические, антистатические или взрывозащитные свойства должны подтверждаться документом на конкретное исполнение. Пока такого подтверждения нет в карточке выбранного изделия, использовать эти свойства как основание для проекта нельзя.
Что подготовить для подбора
Перед обращением укажите перемещаемый материал, наличие данных о горючести и минимальной энергии воспламенения, диаметр и длину рукава, схему оборудования, материал патрубков, способ соединения, рабочую температуру, расход или скорость потока и классификацию зоны, если она определена. Эти сведения позволяют отделить обычную механическую задачу подбора рукава от задачи промышленной безопасности, требующей профильного проектировщика.
Граница ответственности: материал помогает подготовить исходные данные, но не является схемой заземления, проектом взрывозащиты или разрешением на применение рукава с горючей пылью.
Источники и нормативная основа
Частые вопросы
Нужно ли заземлять спираль гибкого воздуховода?
Это зависит от конструкции изделия, перемещаемого материала и проекта всей системы. Для горючей пыли OSHA рассматривает соединение и заземление внутренней спирали вместе с проводящей или рассеивающей конструкцией и регулярной проверкой. Самостоятельно выбирать способ подключения только по внешнему виду рукава нельзя.
Делает ли металлическая спираль рукав антистатическим?
Нет. Спираль поддерживает форму и при предусмотренном подключении может участвовать в отводе заряда, но не подтверждает электрические свойства полимерной стенки или всей собранной трассы.
Чем уравнивание потенциалов отличается от заземления?
Уравнивание потенциалов электрически соединяет проводящие части между собой, а заземление связывает предусмотренные части с землёй. В системе могут требоваться обе меры.
Можно ли просто зажать провод обычным хомутом?
Наличие хомута не доказывает надёжный электрический контакт. Способ соединения задают документация компонента и проект, а после монтажа предусмотренную непрерывность подтверждают измерением.
Когда нужно повторно проверять непрерывность?
После монтажа, замены или укорачивания рукава, ремонта соединений, переноса оборудования и далее с периодичностью, установленной проектом и регламентом предприятия.
Можно ли по этой статье спроектировать защиту для горючей пыли?
Нет. Нужны свойства конкретной пыли, классификация зоны, документы компонентов и решение компетентного специалиста по промышленной и взрывопожарной безопасности.
