Где применяются рукава в деревообработке

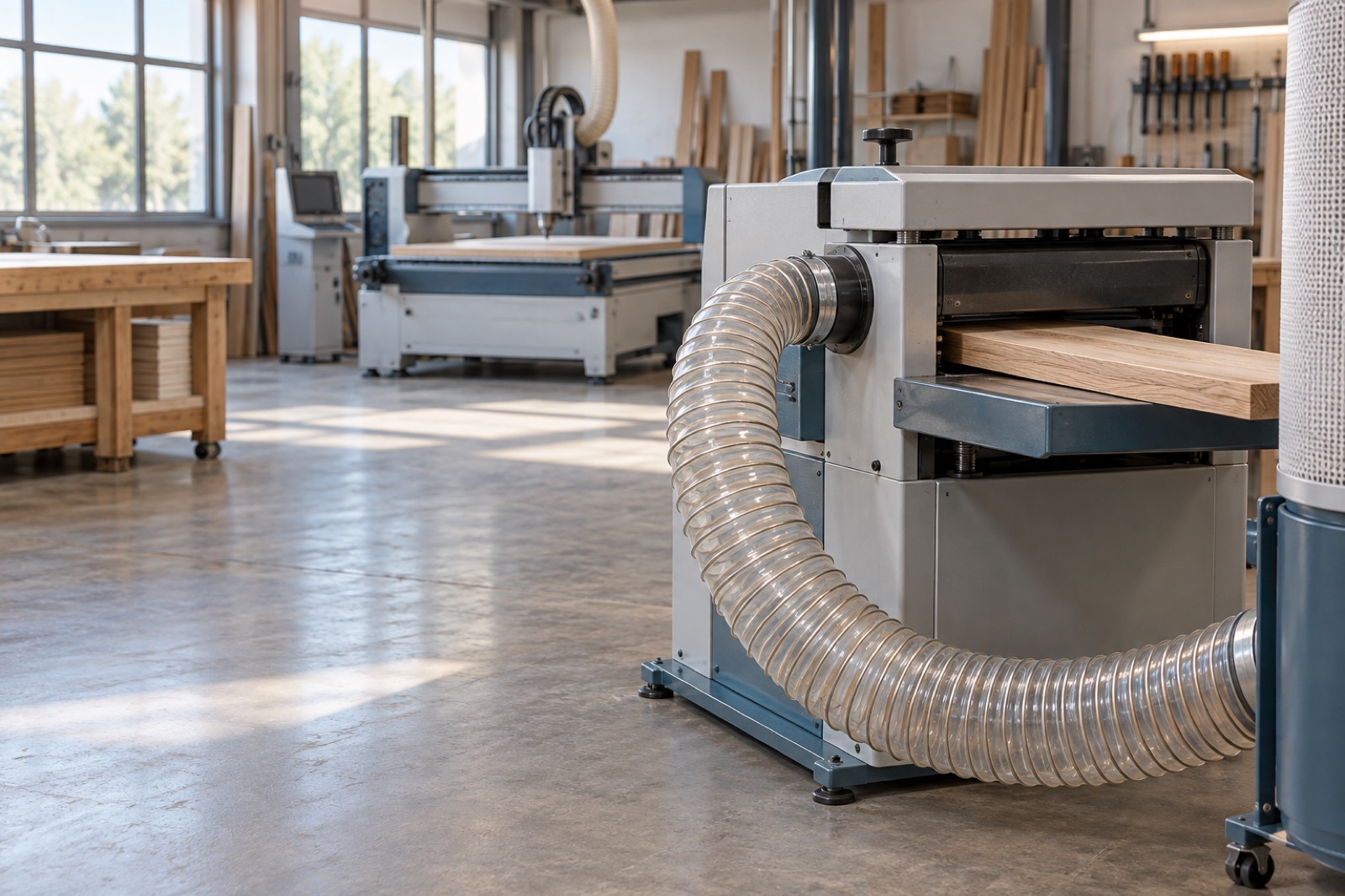

Гибкий участок нужен там, где жёсткий воздуховод нельзя подвести непосредственно к оборудованию или где подключение должно перемещаться вместе с рабочим узлом. Такие рукава используют в небольших мастерских, мебельном производстве, на лесопильных и строгальных участках, рядом с фрезерными и шлифовальными станками, обрабатывающими центрами с ЧПУ и на отдельных операциях производства топливных гранул.
Конкретная задача может быть локальной — от одного станка к стружкоотсосу — или входить в централизованную систему предприятия. Эти сценарии отличаются по исходным данным и будут раскрыты на отдельных страницах.
Какие отходы перемещаются

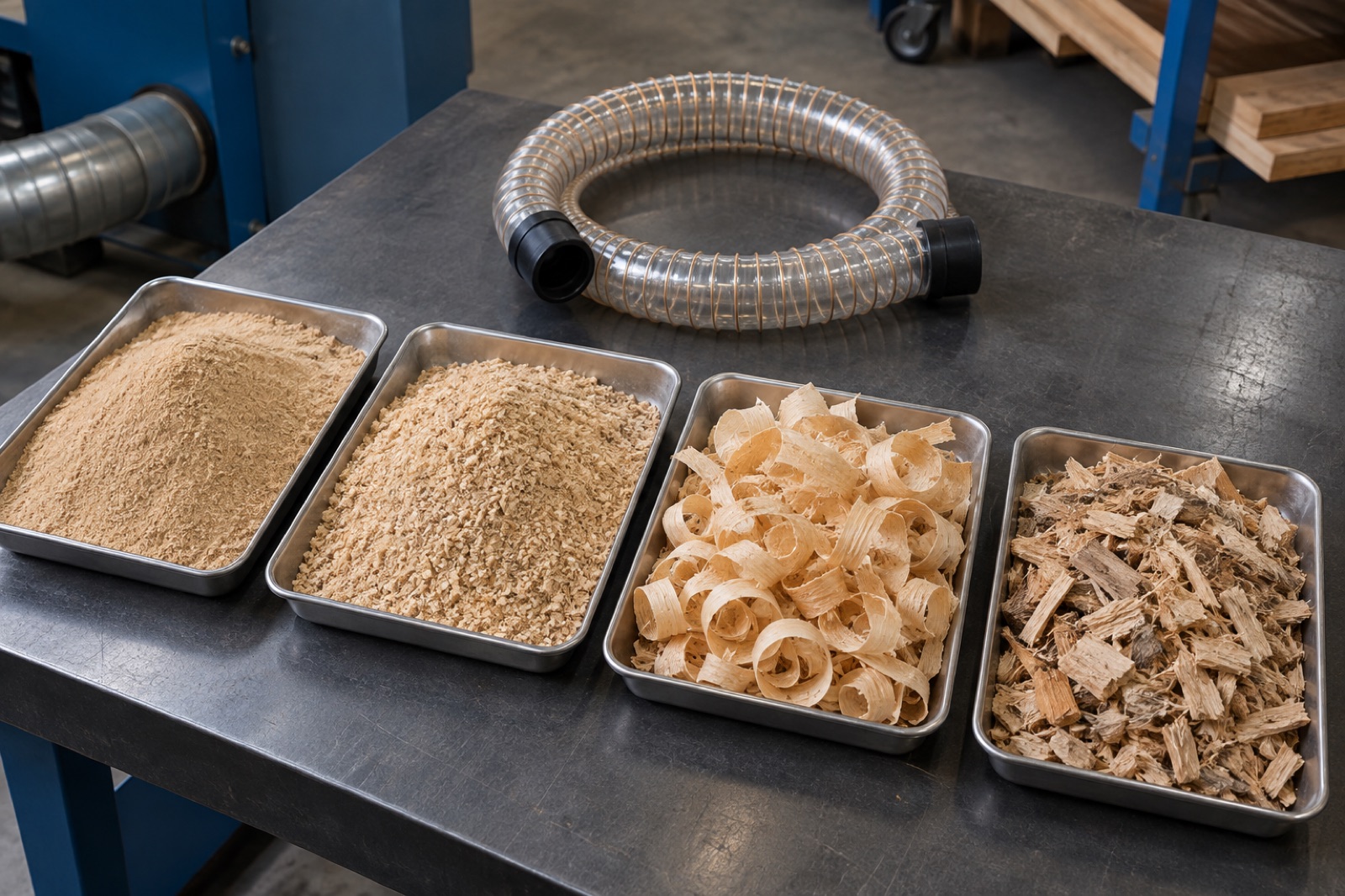

Вид и размер отходов — обязательные исходные данные для подбора.На деревообрабатывающем участке образуются разные по размеру и поведению материалы:
- древесная пыль — мелкая фракция после шлифования и части операций резания;
- опилки — зернистые частицы после пиления;
- стружка — более крупные, часто завитые отходы строгания и фрезерования;
- древесные частицы — щепа, волокна и смешанная фракция.
Фракция, количество материала и возможные примеси влияют на риск износа и засорения. Поэтому формулировки «отходы древесины» недостаточно: перед подбором полезно прислать фотографию и указать примерный размер самых крупных частиц.
Какое оборудование подключают

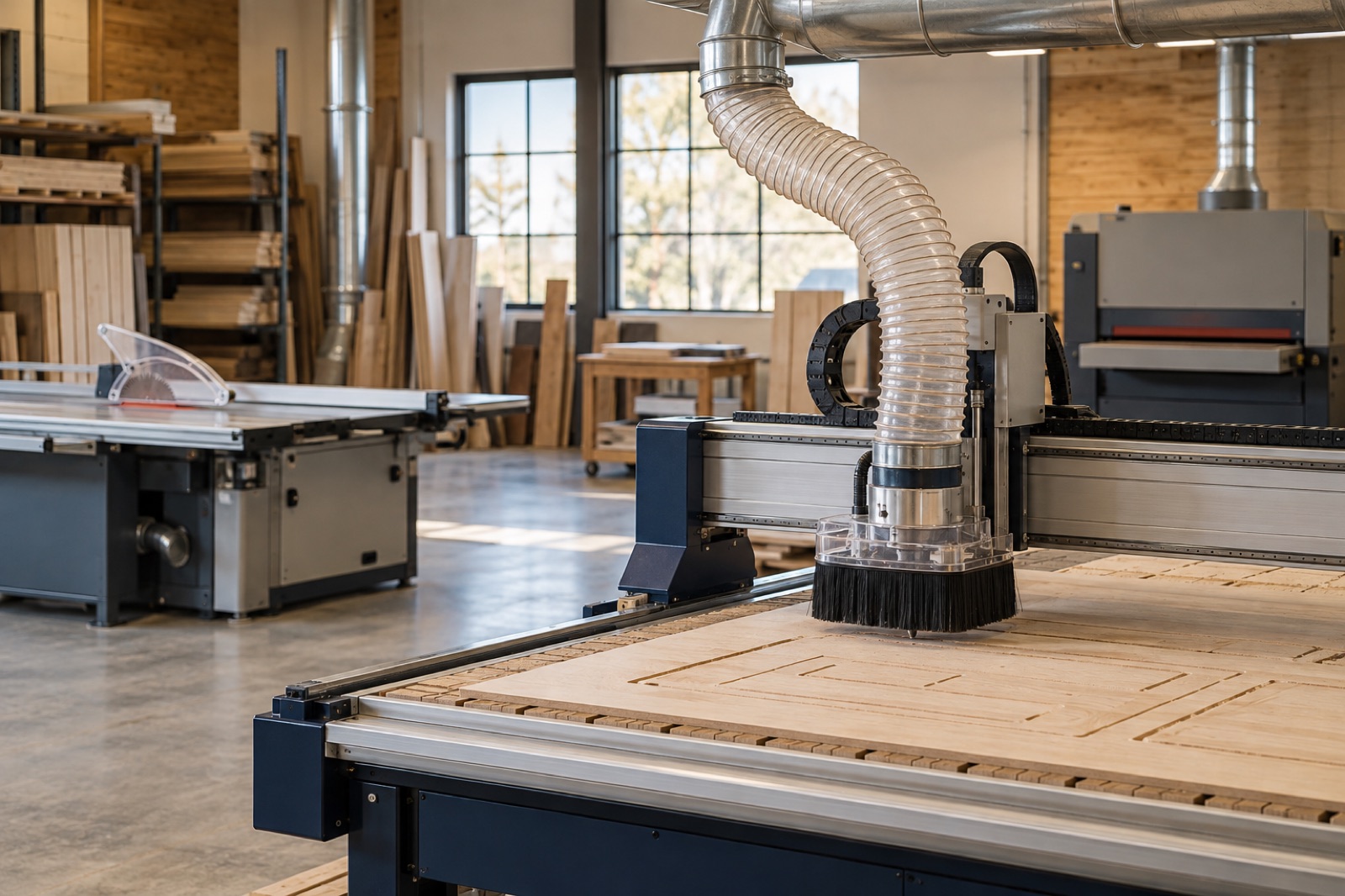

Рукав подключают к предусмотренному производителем пылеотводящему патрубку.Гибкие рукава применяют с форматно-раскроечными и круглопильными станками, рейсмусами и строгальными станками, фрезерами, шлифовальным оборудованием и обрабатывающими центрами с ЧПУ. Они также встречаются на линиях, где древесные отходы перемещают между технологическими узлами.
Для заявки укажите тип и модель оборудования, число подключений и расположение штатных патрубков. Один и тот же диаметр на двух станках ещё не означает одинаковые условия работы.
Что требуется от гибкого рукава

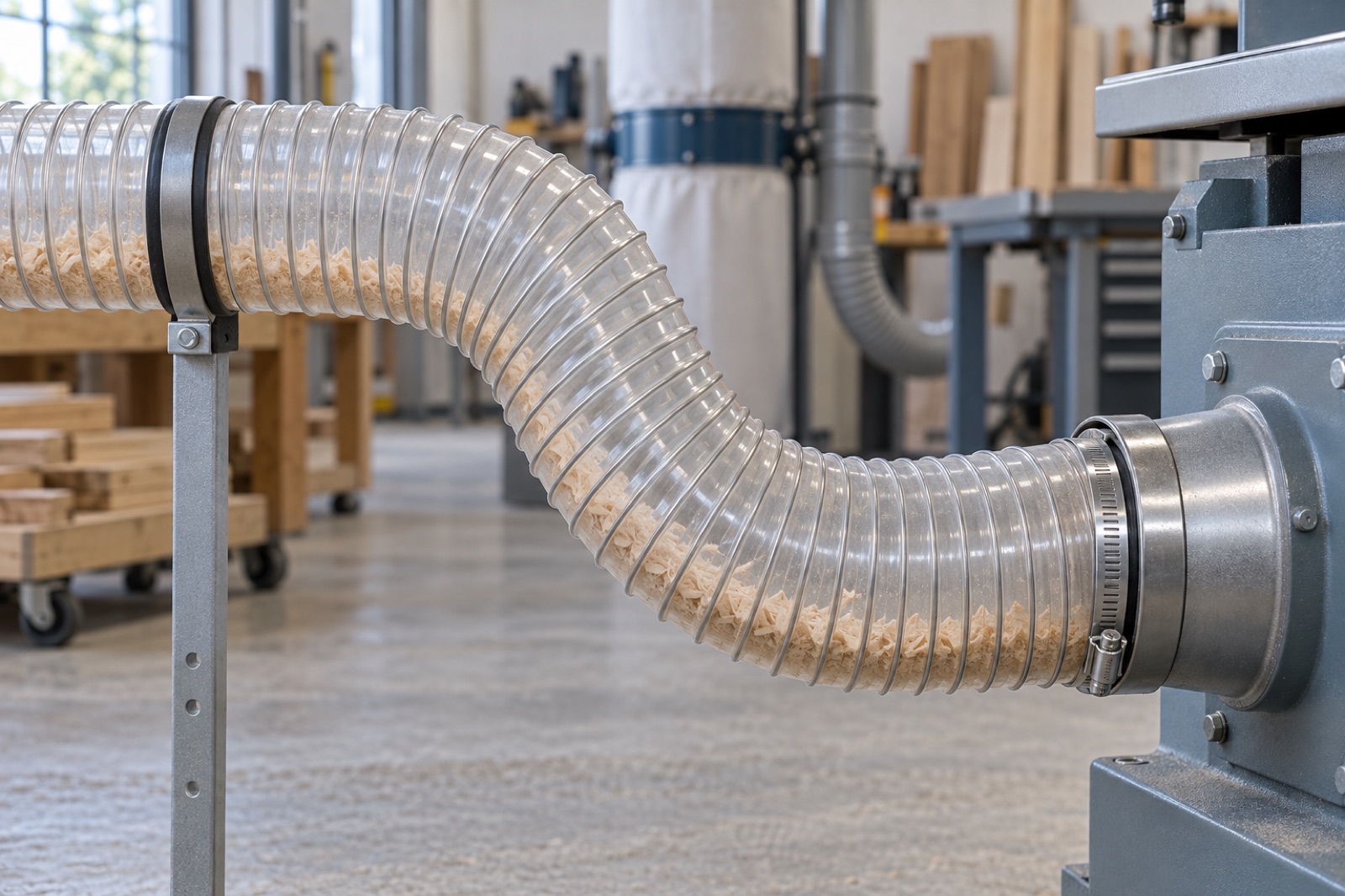

Правильное соединение не пережимает рукав и не создаёт резкого поворота у патрубка.- совпадение с присоединительным размером патрубка и надёжное крепление;
- достаточная гибкость без заломов на рабочем радиусе;
- устойчивость к разрежению в заданном режиме;
- стойкость к износу при перемещении опилок, стружки и других частиц;
- подходящая длина без провисания, лишних петель и резких поворотов;
- возможность контролировать состояние и прохождение материала, если для этого выбрана прозрачная стенка.
Требования к отводу статического заряда, пожарной и взрывной безопасности задаются проектом конкретной системы. Наличие отдельного свойства у рукава не подтверждает безопасность всей установки и не разрешает перемещение искр или горячих отходов.
Какие параметры нужны для подбора

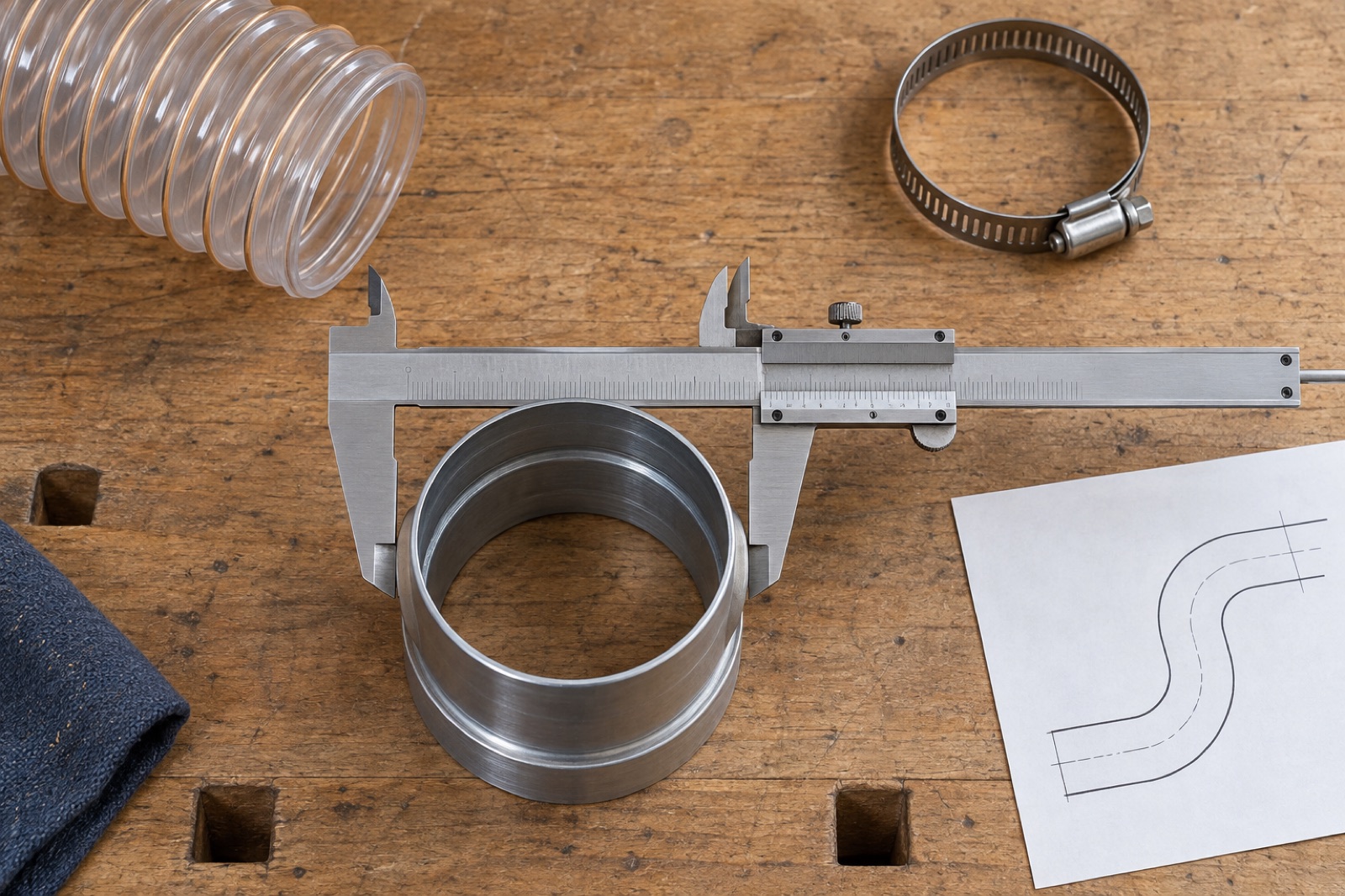

Диаметр измеряют вместе с проверкой трассы и условий работы.| Что уточнить | Что передать специалисту |
|---|
| Оборудование | Тип и модель станка, фото штатного патрубка и способ подключения. |
| Отходы | Пыль, опилки, стружка или смешанная фракция; размер частиц, количество и примеси. |
| Размеры | Наружный диаметр патрубка, требуемая длина, переходы и способ крепления. |
| Трасса | Число и радиусы изгибов, подвижность рабочего узла, места опоры рукава. |
| Режим | Расход воздуха, разрежение, температура и продолжительность работы, если данные известны. |
| Особые условия | Требования проекта к электростатике, пожарной безопасности, помещению и очистке. |
Если часть значений неизвестна, приложите шильдик оборудования, инструкцию и схему участка. Это надёжнее, чем выбирать рукав только по фотографии или толщине стенки.
Частые вопросы
Можно ли выбрать рукав только по диаметру патрубка?
Нет. Диаметр — только один из параметров. Нужны сведения об отходах, длине и изгибах трассы, подвижности подключения и рабочем режиме.
Один рукав подходит для пыли, опилок и крупной стружки?
Не всегда. Размер и количество частиц, разрежение, трасса и требования оборудования могут отличаться. Опишите самую тяжёлую и крупную фракцию, которая встречается в потоке.
Чем страница про стружкоотсос отличается от страницы про аспирацию?
Страница про стружкоотсос описывает локальное подключение конкретного станка. Страница про аспирацию будет посвящена гибкому участку централизованной или промышленной системы. Такое разделение помогает не смешивать разные задачи пользователя.
