Рукав для аспирации

Где нужен гибкий рукав в системе аспирации

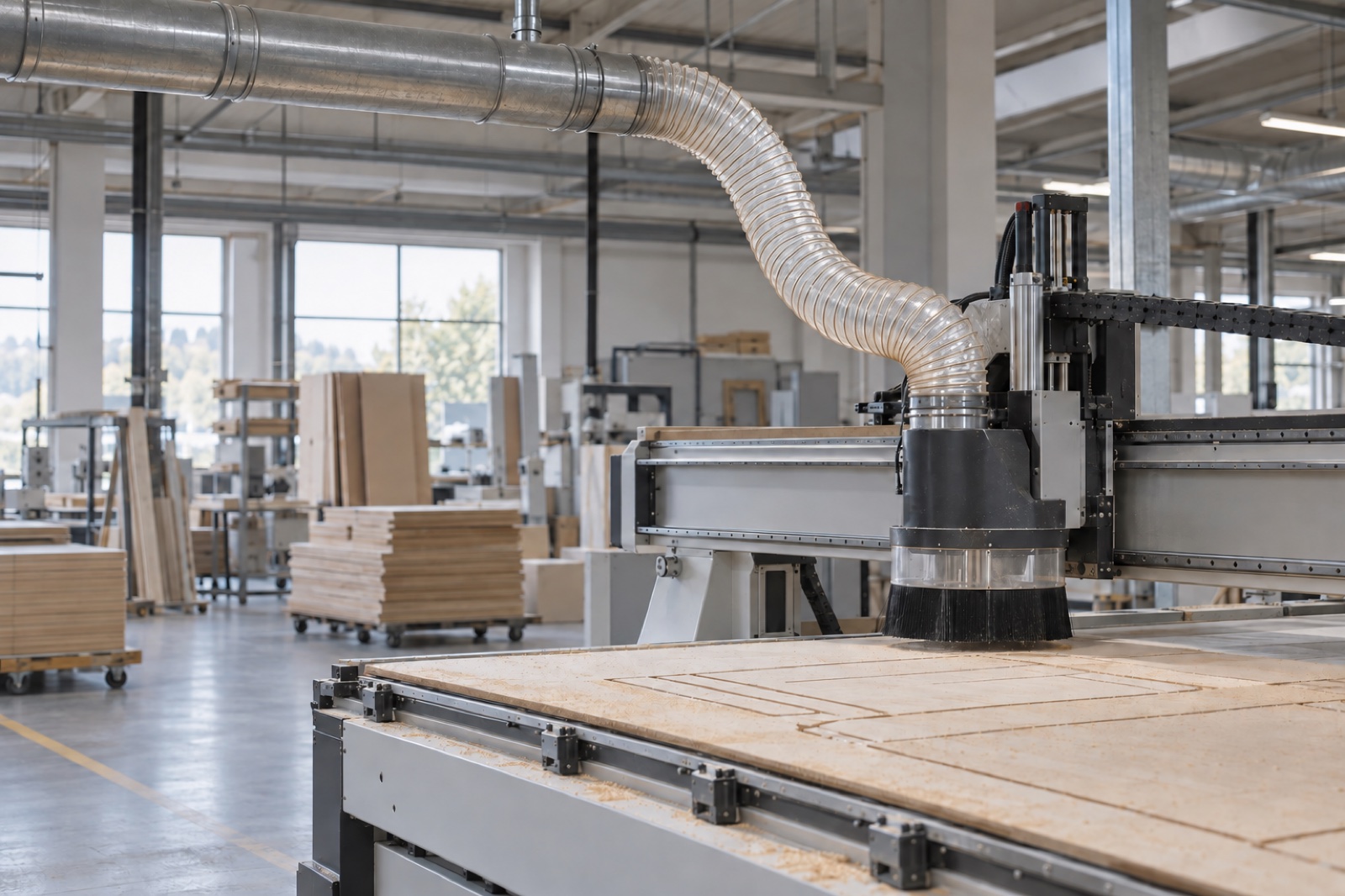

В централизованной аспирации основную трассу обычно выполняют жёсткой, а гибкий рукав ставят на коротком участке между патрубком станка или подвижным пылеприёмником и стационарным воздуховодом. Он компенсирует перемещение, вибрацию и небольшое несовпадение осей.

Чем длиннее и сильнее изогнут гибкий участок, тем больше его влияние на сопротивление системы и движение оборудования. Поэтому длину не выбирают «с запасом»: рукав должен обеспечивать полный ход узла без натяжения, провисания, заломов и контакта с инструментом.

Когда выбирать стенку 0,5 мм

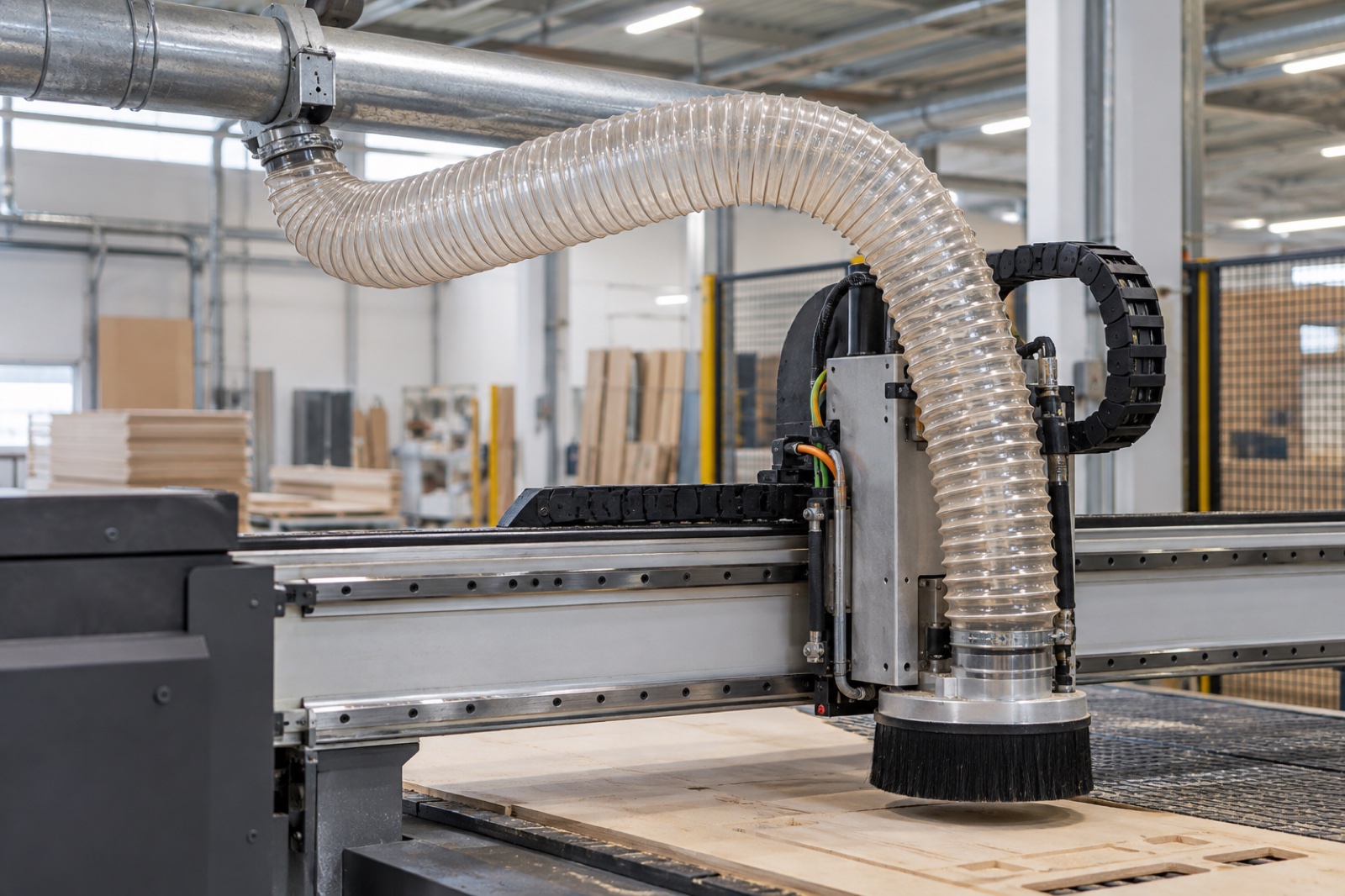

TPU-0.5 следует рассматривать в первую очередь для кареток, порталов, пылеприёмников и других узлов, которые регулярно меняют положение. При одинаковом диаметре такой рукав легче и обычно требует меньшего радиуса изгиба. Это уменьшает реактивное усилие от рукава и упрощает организацию свободного хода.

Стенка 0,5 мм подходит, если разрежение, температура, вид и скорость частиц укладываются в характеристики выбранного типоразмера, а трасса защищена от ударов и перетирания. Для подвижного оборудования эластичность — рабочий параметр, а не вопрос удобства монтажа.

Когда нужна стенка 0,7 мм

TPU-0.7 имеет смысл выбирать для неподвижных или хорошо поддержанных участков, при более интенсивном абразивном воздействии, повышенной механической нагрузке либо когда характеристики конкретного диаметра дают необходимый запас по режиму. Более толстая стенка не делает рукав универсально лучшим.

Перед установкой 0,7 мм на подвижный узел проверяют массу метра, радиус изгиба, длину свободной петли, способ подвеса и допустимую нагрузку на каретку по документации производителя станка. Если этих данных нет, безопаснее сравнить оба исполнения вместе со специалистом.

Почему «реже менять рукав» не всегда дешевле

Слишком тяжёлый, жёсткий, короткий или неправильно подвешенный рукав может передавать усилие на подвижный узел. Возможные последствия — ошибки позиционирования, ускоренный износ направляющих и привода, повреждение самого рукава и внеплановый простой. Речь не о том, что стенка 0,7 мм неизбежно ломает оборудование, а о несогласованной замене без проверки кинематики.

Практический принцип: стоимость владения считают по всей системе. Иногда экономия на заменах рукава меньше, чем риск ремонта каретки или привода. На быстро движущемся узле корректно подобранный эластичный TPU-0.5 может быть рациональнее более жёсткого TPU-0.7.

Сравнение на двух одинаковых диаметрах

Это примеры из карточек Aeroshlang, а не универсальная таблица замены. Допустимое разрежение и остальные параметры также проверяют отдельно для нужного диаметра.

Зачем смотреть на внутреннюю поверхность

Выраженная внутренняя гофра увеличивает сопротивление и создаёт зоны, где частицы чаще ударяются о стенку. Поэтому при сравнении двух рукавов одинакового диаметра полезно смотреть не только на наружный вид и толщину, но и на фактический профиль внутреннего канала.

В воздуховодах Aeroshlang конструкция ориентирована на более ровную внутреннюю поверхность по сравнению с рукавами, у которых внутренняя гофра выражена сильнее. Формулируем это без громких обещаний: попросите образец, проведите рукой по внутреннему каналу и сопоставьте профиль изделий непосредственно. Более гладкая стенка помогает уменьшить лишнее сопротивление, но не отменяет расчёт расхода воздуха, диаметра и длины трассы.

Что передать для подбора

1. Модель станка и фотографию подвижного узла с патрубком.
2. Диаметр подключения и полный ход каретки или портала.
3. Длину гибкого участка, положение жёсткого воздуховода и способ подвеса.
4. Вид отходов: пыль, опилки, стружка; размер и количество частиц.
5. Расход воздуха, разрежение, температуру и график работы, если они известны.
6. Ограничения производителя оборудования по нагрузке и радиусу движения.
