Рукав для подвижной каретки деревообрабатывающего станка

Когда рукав должен двигаться вместе со станком

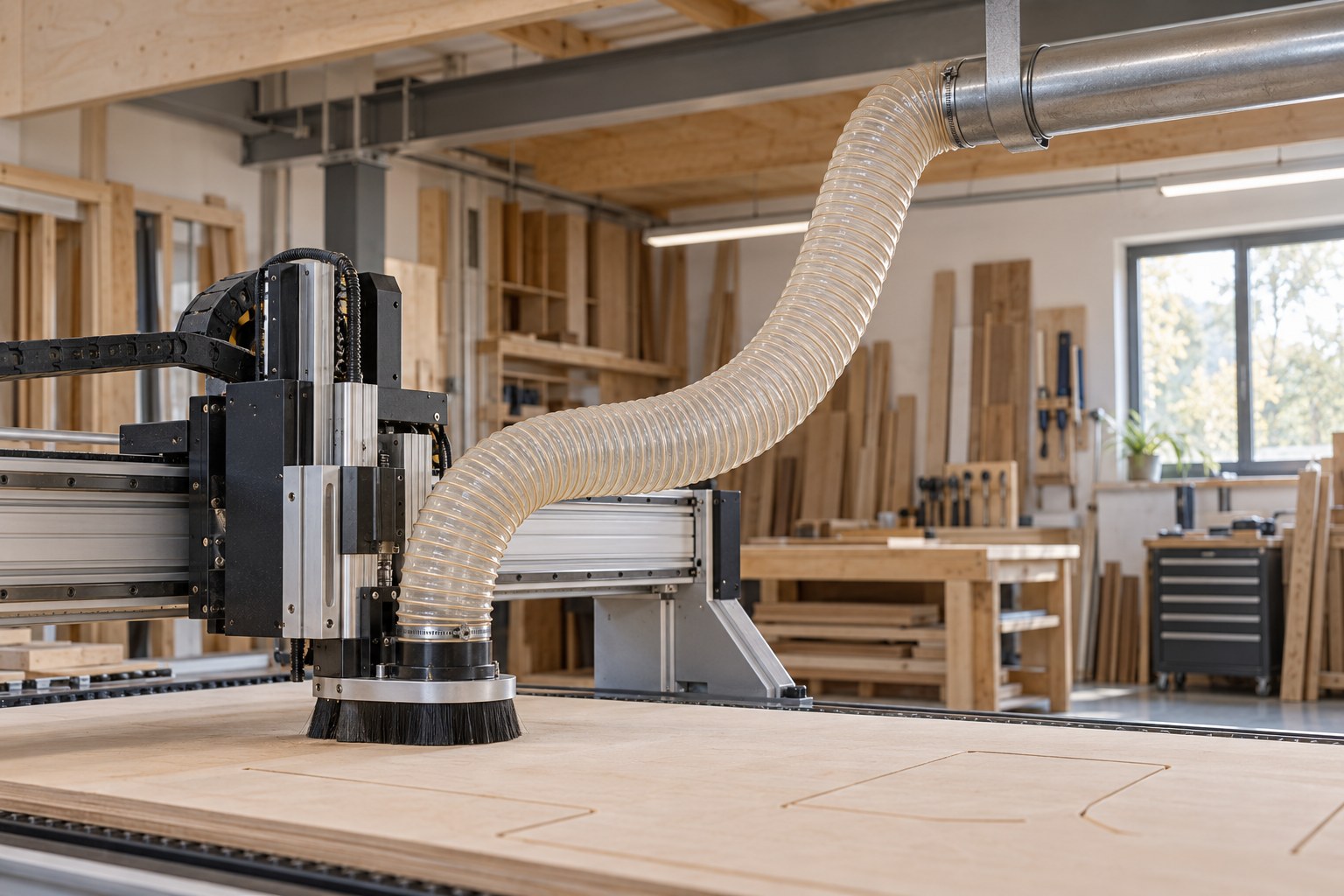

Если на деревообрабатывающем центре с ЧПУ пылеприёмник перемещается вместе с рабочей головкой, между его патрубком и неподвижной вытяжной трассой нужен участок, который меняет форму по мере движения. Похожая задача возникает у подвижного вытяжного кожуха. Устройство подключения зависит от конструкции станка: рукав не следует крепить к детали только потому, что она находится рядом с кареткой.

Сначала выясните, какой узел действительно движется и в каких направлениях. Перемещение по одной оси, ход портала и одновременная работа нескольких осей требуют разной компоновки. Указания производителя оборудования по вытяжке и допустимым нагрузкам имеют приоритет перед универсальными схемами.

Здесь рассматривается именно подвижное подключение. Общий выбор гибкого участка промышленной системы описан на странице «Рукав для аспирации», а локальное подключение к отдельной установке на странице «Рукав для стружкоотсоса».

Начните с полного хода, а не с длины старого отрезка

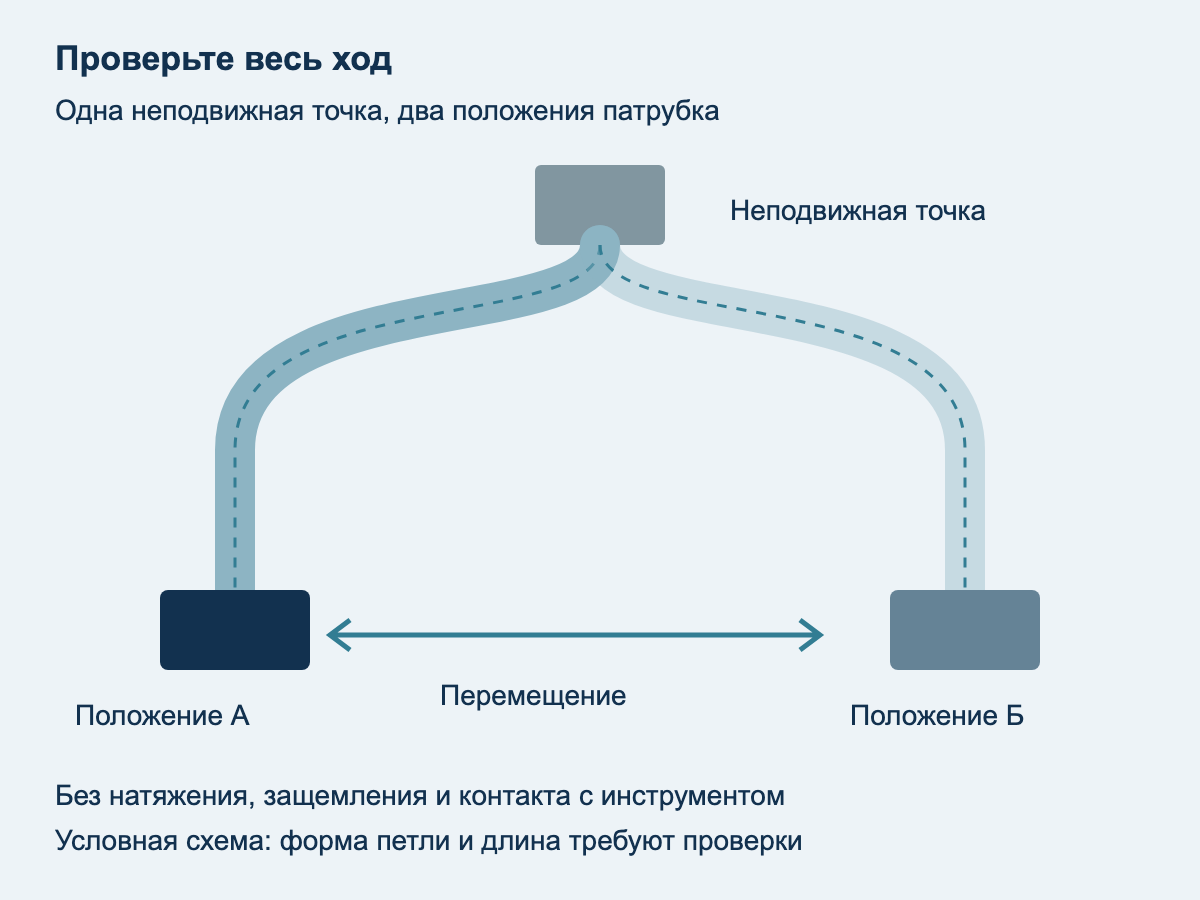

Рукав может свободно лежать при парковке головки и натягиваться в дальнем углу рабочей зоны. Поэтому одного замера расстояния между патрубками недостаточно. До заказа отметьте неподвижную точку подключения, крайние положения подвижного патрубка и препятствия между ними.

Сверьте маршрут в промежуточных положениях: свободная петля способна задеть кожух или направляющую раньше, чем головка достигнет конца хода. Если станок движется по нескольким осям, проверяют сочетания положений, при которых рукав сильнее вытягивается, изгибается или приближается к оборудованию.

Для предварительного замера трассы удобно использовать нерастяжимый шнур. Он показывает путь, но не воспроизводит массу и сопротивление изгибу настоящего рукава. После монтажа проверку повторяют уже с выбранным изделием и его опорами. Универсальной прибавки к длине, которая подходит всем станкам, нет.

Проверка должна быть безопасной. Замеры выполняют на остановленном оборудовании с исключённым случайным пуском. Перемещение узлов при наладке проводит уполномоченный специалист по инструкции станка. Нельзя держать рукав руками рядом с движущимися механизмами или проверять трассу при работающем инструменте.

Что создаёт лишнюю нагрузку на каретку

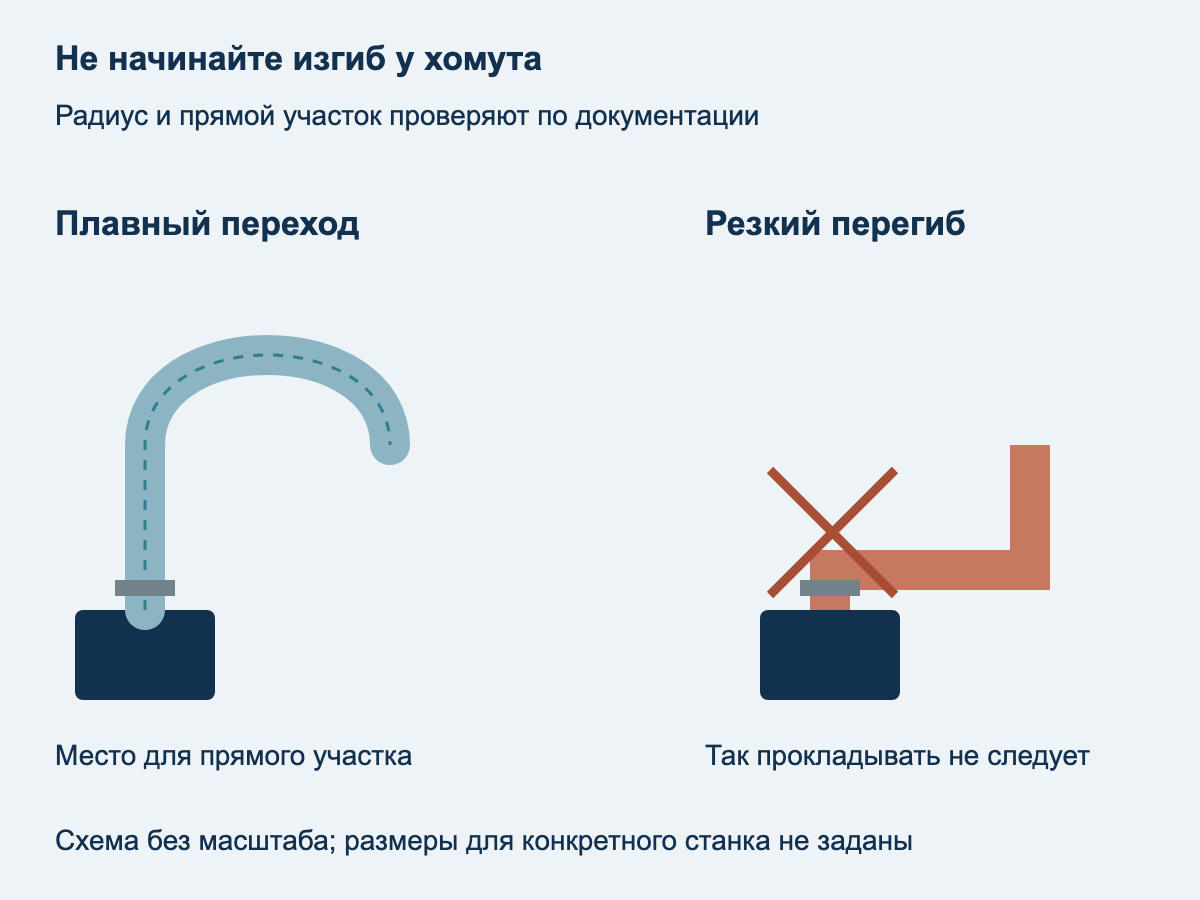

Подвижный узел получает нагрузку от массы свободного участка и усилия, с которым рукав сопротивляется изменению формы. Натянутый отрезок, жёсткий изгиб сразу за хомутом и перекрученная петля мешают свободному перемещению. Эти причины нельзя устранить одним выбором более износостойкой стенки.

Слишком короткий рукав начинает тянуть соединения. Слишком длинный образует петлю, которая может попасть на направляющую, заготовку или ограждение. Правильная длина оставляет место для плавного изгиба во всём рабочем диапазоне и не создаёт лишнего провисания.

Если после замены появились рывки, необычный шум, смещение рукава на патрубке или ошибки станка, оборудование останавливают и выясняют причину. По одному такому признаку нельзя заключить, что виноват рукав: проверяют также крепления, привод и наладку. Продолжать работу с явным натяжением или защемлением не следует.

Как проложить рукав без скручивания и перетирания

Старайтесь организовать движение так, чтобы изгиб менялся в одной плоскости, без поворота рукава вокруг собственной оси. Монтаж без скручивания и защита от перегиба у соединения входят в рекомендации NORRES по прокладке промышленных рукавов. Для многоосевого станка подходящую схему выбирают по его кинематике; обычная свободная петля подходит не всегда.

• Разгрузите соединения. Опоры и подвесы должны поддерживать трассу, а не заставлять подвижный патрубок нести весь свободный участок. Способ подвеса согласуют с конструкцией станка.
• Проверьте контактные места. Рукав не должен тереться о кромку кожуха, крепёж, стену или направляющую. Если опора контактирует с рукавом, её поверхность и форма не должны пережимать или повреждать стенку.
• Не затягивайте петлю подвесом. Поддержка должна оставлять возможность предусмотренного движения. Жёстко зафиксированная промежуточная точка меняет свободную длину и геометрию участка.
• Не переносите рукав в кабельную цепь без проверки. Возможность такой прокладки должна быть подтверждена для выбранного изделия, цепи и режима движения. Гибкость сама по себе не означает пригодность для многократного изгиба в цепи.

Подробности крепления вынесены в инструкцию по монтажу. Влияние длины и поворотов на сопротивление рассматривается в отдельном материале: удобная для движения трасса всё равно требует проверки воздушного режима.

Стенка 0,5 или 0,7 мм: что проверить на подвижном узле

В ассортименте Aeroshlang есть полиуретановые воздуховоды TPU-0.5 со стенкой 0,5 мм и TPU-0.7 со стенкой 0,7 мм. Для подвижного подключения сравнивают характеристики одного и того же диаметра, длину свободного участка и условия эксплуатации. Толщина сама по себе не определяет допустимую нагрузку на каретку.

Исполнение 0,5 мм имеет смысл рассматривать, когда требуется легко меняющий форму участок для перемещающегося пылеприёмника. Но решение принимают после проверки массы, радиуса изгиба, разрежения и транспортируемых частиц для конкретного типоразмера. Если таких данных нет, их уточняют до установки.

Исполнение 0,7 мм рассматривают при необходимости большего запаса по износу, одновременно проверяя, как рукав ведёт себя на полном ходе. Более толстая стенка не оправдывает натяжение, тесный перегиб или отсутствие опор. Замена на 0,7 мм сама по себе не гарантирует увеличения производительности вытяжки или сокращения расходов на ремонт.

Для подбора в Аэрошланг полезно прислать схему с обоими крайними положениями и условиями работы. Развёрнутое сравнение стенок находится в статье «0,5 или 0,7 мм». Здесь главный вопрос другой: сможет ли выбранный участок безопасно следовать за движением узла.

Что передать для подбора

1. Модель станка, назначение подвижного узла и фотографии подключения. Отдельно отметьте, где находится рабочий инструмент и какие зоны закрыты ограждениями.
2. Диаметры и форму обоих патрубков, доступную длину посадки и способ крепления. Как снять размеры без путаницы, показано в инструкции по замене старого рукава.
3. Ход по каждой оси, крайние положения, частоту перемещений и известные ограничения оборудования. Скорость и ускорение укажите из документации, если они доступны.
4. Положение неподвижного воздуховода, путь рукава, свободную длину и расположение опор. Сообщите, меняется ли высота подключения.
5. Вид отходов, интенсивность работы, расход воздуха, разрежение и температуру, если они известны. Отдельно укажите требования к отводу статического заряда.
6. Причину замены и фотографии повреждений: истирание снаружи, перелом возле хомута, трещину или деформацию. Неизвестные параметры лучше отметить как неизвестные.

По этим сведениям можно обсуждать конкретный типоразмер и схему подключения. Они не заменяют разрешение производителя станка на изменение конструкции, проверку требований безопасности или инженерный расчёт вытяжной сети.

Проверка после установки

До рабочего запуска специалист проверяет крепление обоих концов, опоры и маршрут во всём разрешённом диапазоне движения. Рукав не должен натягиваться, складываться в залом, смещаться на патрубке или приближаться к инструменту. При сочетании движений по нескольким осям проверка одного прямого прохода недостаточна.

После запуска по процедуре изготовителя оборудования следят за формой рукава под разрежением и состоянием соединений. Система должна работать в расчётном режиме; нормальный внешний вид рукава не подтверждает достаточный расход воздуха. При деформации, утечке, непредусмотренном контакте или трении о движущиеся детали работу останавливают и устраняют причину.

При дальнейших осмотрах обращайте внимание на места возле хомутов, подвесов и повторяющихся изгибов. Срок осмотра назначают по режиму оборудования и документации. Признаки повреждений разобраны в статье об износе воздуховода.

Техническая основа рекомендаций

Принципы прокладки без скручивания, защиты от резкого изгиба и внешнего трения сверены с руководством NORRES. Применение вытяжных рукавов на деревообрабатывающих центрах и других станках рассмотрено в отраслевом разделе Masterflex. Эти источники не устанавливают ресурс циклического изгиба, радиус или допустимое разрежение изделий Aeroshlang. Их проверяют отдельно для выбранного рукава.
