Полиуретановый рукав для шноркеля квадроцикла: выбор 63 и 80 мм

Для чего нужен гибкий рукав в шноркеле

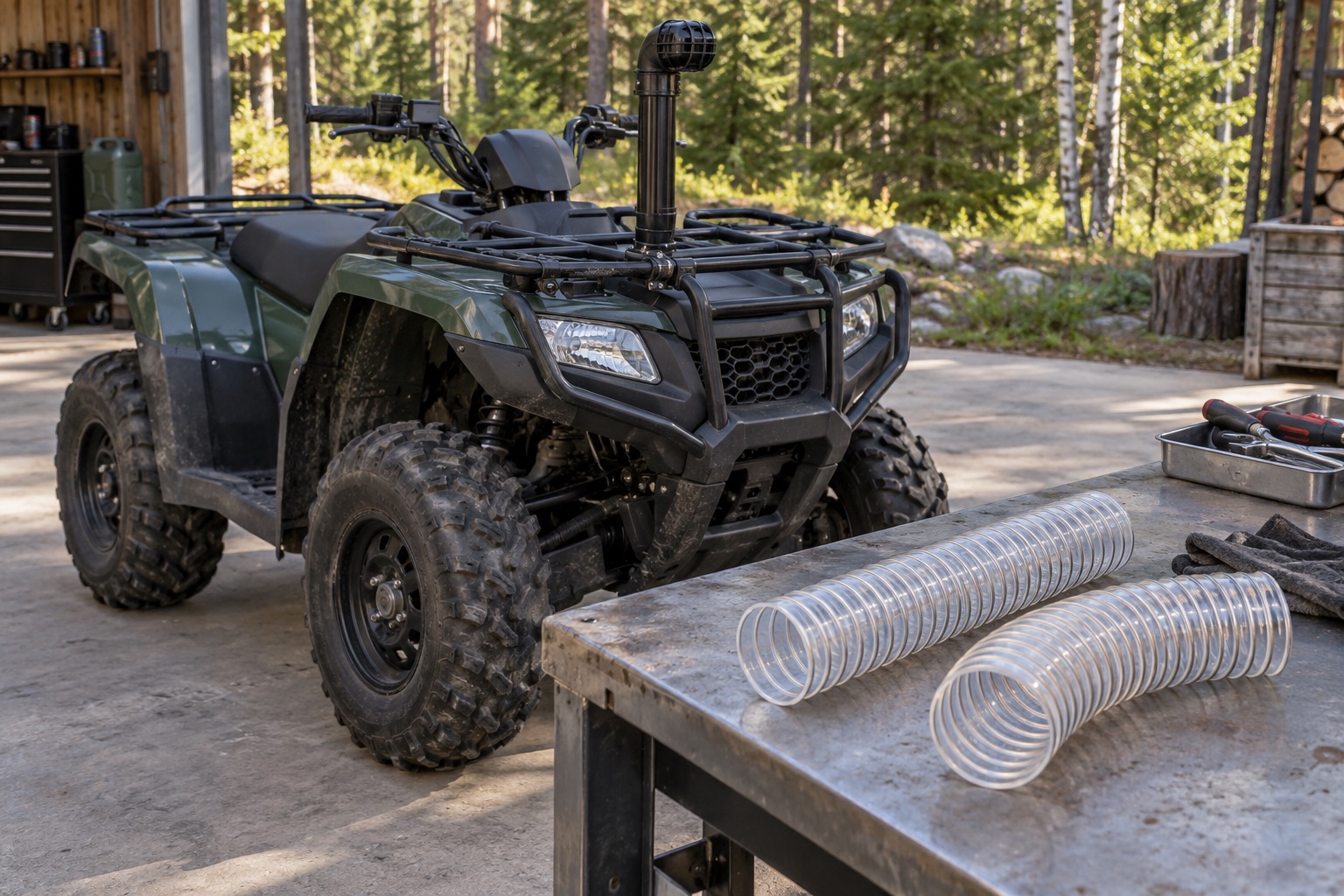

Шноркель поднимает вход воздуха. Гибкий участок соединяет его со штатной системой там, где жёсткую трубу трудно проложить между деталями. На квадроцикле приходится учитывать тесное пространство, движение узлов и доступ к обслуживанию. Поэтому рукав выбирают вместе со схемой монтажа, а не отдельно по диаметру.

В каталоге Aeroshlang есть полиуретановые рукава TPU-0.5 с внутренним диаметром 63 и 80 мм и стенкой 0,5 мм. Их можно рассматривать для гибкого участка воздухозабора после проверки требований конкретной техники. Само наличие нужного размера в каталоге не подтверждает совместимость с любым двигателем или готовым комплектом шноркеля.

Ветки и сучки: опыт применения 63 и 80 мм

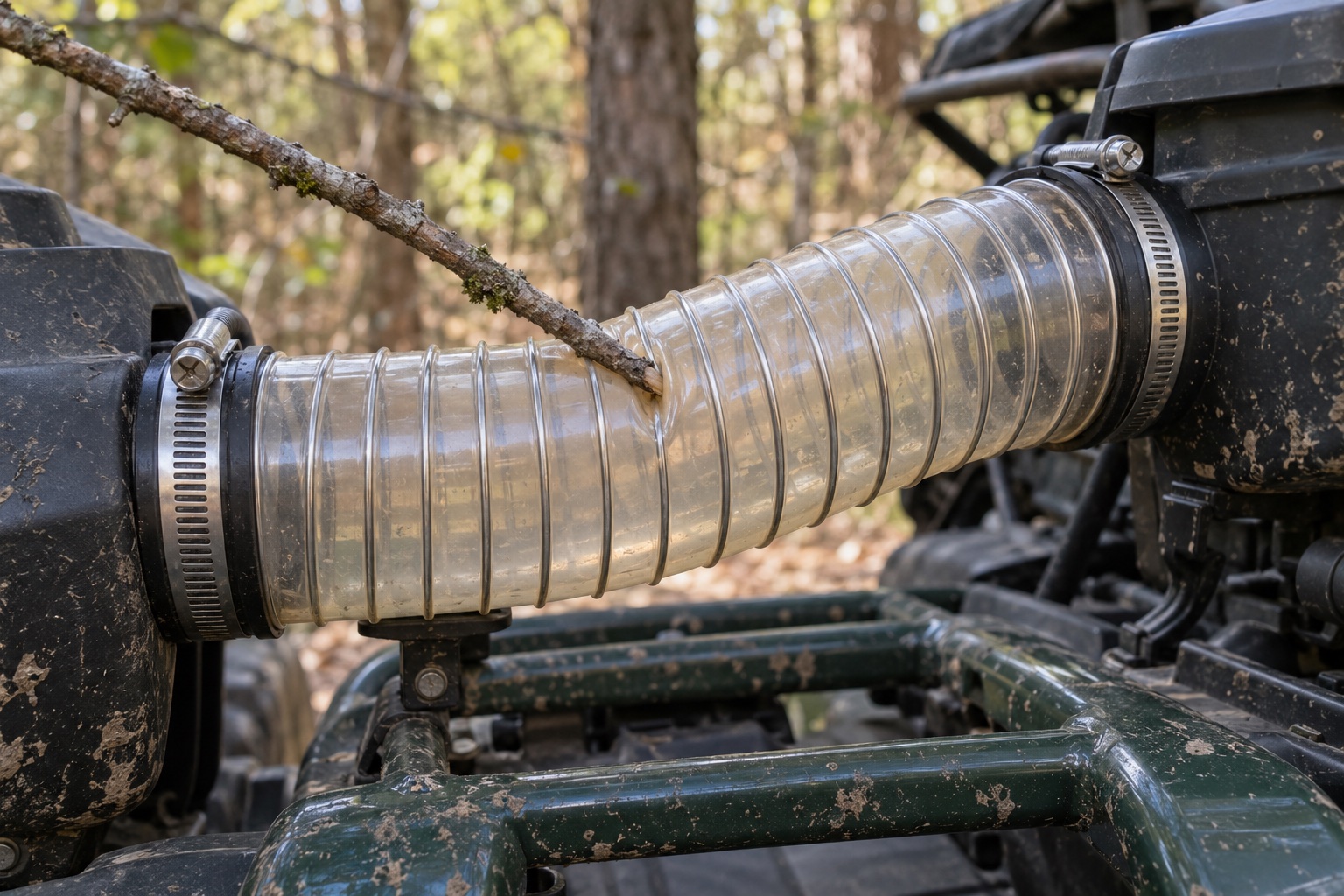

На лесной тропе ветки касаются пластика, багажника и выступающих деталей квадроцикла. Для рукава это реальная рабочая нагрузка. По отзывам клиентов Аэрошланг, изделия диаметром 63 и 80 мм уже использовали на квадроциклах: они выдерживали удары веток и сучков без повреждений, включая сильные удары сучком.

Это опыт эксплуатации, без измеренного предела ударной нагрузки. Его нельзя переводить в обещание «невозможно проколоть». Острый конец, зажатый между рукавом и жёсткой деталью, нагружает стенку иначе, чем ветка, скользящая по свободному участку. При прокладке оставляют место для изгиба, убирают контакт с острыми кромками и не выводят петлю рукава туда, где её могут зацепить.

Стойкость к случайным ударам особенно полезна на технике, которая ездит по заросшим маршрутам. При этом крепления должны удерживать трассу: ветка не должна стянуть рукав с патрубка или нагрузить корпус фильтра. Осматривают и стенку, и соединения.

63 или 80 мм: от чего зависит выбор

Сначала измеряют наружный диаметр патрубка, на который надевают рукав, и проверяют штатное проходное сечение. В названии TPU-0.5 63 мм и 80 мм указан внутренний диаметр рукава. Эти размеры нельзя путать с диаметром отверстия в пластике или внешним размером другой трубы.

Размер выбирают по требованиям воздухозабора и компоновке. Уменьшать штатное сечение ради удобства монтажа без проверки нельзя. Переходник помогает соединить детали, но не устраняет сопротивление сужения. Более крупный рукав тоже не гарантирует прибавку мощности: итог зависит от всей трассы, фильтра, входа и соединений.

Сравнить исполнение и актуальные характеристики можно в карточках воздуховода 63 мм TPU-0.5 и воздуховода 80 мм TPU-0.5. Температуру в месте установки и рабочее разрежение сверяют с допустимыми условиями изделия и требованиями техники. Характеристики одного размера не переносят на другой.

Лёгкий гибкий участок: где он полезен

Рукав со стенкой 0,5 мм удобен для обхода деталей и соединения патрубков, которые трудно свести жёсткой трубой. Вес рукава и поднятого воздухозаборника должны принимать крепления, а не один хомут на корпусе фильтра.

Перед окончательной фиксацией проверяют путь при полном повороте руля и перемещении соседних узлов. Рукав не должен пережиматься, тереться о тяги, мешать управлению или попадать к колесу. Избыточную длину не собирают в плотную петлю. Про влияние длины и поворотов подробнее написано в отдельном материале о трассе воздуховода.

Рядом с выхлопом и другими горячими деталями требуется отдельная проверка. Нельзя считать любой полиуретановый рукав пригодным для этой зоны только по названию материала. В модельных инструкциях комплектов шноркелей отдельно задают прокладку и зазоры около теплозащиты; их схема относится к указанной модели техники.

Грязь, брызги и вода: проверяется вся система

Снаружи рукав может контактировать с грязью и брызгами. Внутри воздухозабора грязь или вода означают проблему, которую нужно найти. Высота входа не заменяет проверку корпуса фильтра, крышки, переходников и каждого стыка. Даже целый рукав не спасает от неплотного соединения.

Способ уплотнения выбирают под патрубки и требования комплекта. Хомут должен фиксировать рукав без повреждения стенки. После монтажа проверяют герметичность всей цепи согласованным для этой техники способом. Не подают произвольное давление от компрессора в собранный воздухозабор.

У техники могут быть отдельные каналы воздухозабора двигателя и вентиляции вариатора. Их не объединяют по внешнему сходству труб. Поднятый вход двигателя также не подтверждает подготовку сапунов и остальных узлов к воде. Допустимые условия движения определяет руководство конкретной модели.

Если вода попала в воздухозабор или двигатель заглох после погружения, не пробуют многократно запускать его. Дальнейшие действия сверяют с руководством техники и сервисом. В руководствах Polaris отдельно предупреждают о риске повреждения двигателя после погружения.

Проверка после лесной поездки

Очистите доступную поверхность, чтобы повреждения не скрывались под грязью. Осмотрите участки контакта с ветками: порезы, истончение, заломы и положение армирующей спирали. Проверьте, не сдвинулись ли хомуты, переходники и опоры. Если рукав начал тереться о деталь, измените его путь, не дожидаясь сквозного отверстия.

Внутреннюю часть воздухозабора и фильтр обслуживают по руководству техники. Пыль за фильтром, следы воды и неплотная крышка требуют выяснения причины. Рукав с повреждённой стенкой не оставляют в работе только потому, что двигатель пока запускается.

Что сообщить для подбора рукава

• Модель и год выпуска квадроцикла, UTV или другой техники.
• Какой канал изменяется: воздухозабор двигателя или вентиляция другого узла.
• Размеры патрубков и штатное проходное сечение.
• Длину, повороты и фотографии предполагаемого пути рукава.
• Расположение горячих деталей и температуру в зоне установки.
• Способ соединения, уплотнения и крепления.
• Требования производителя техники или установщика комплекта.

Для шноркеля оценивают пригодность всей конструкции. По отзывам клиентов Аэрошланг, TPU-0.5 63 и 80 мм использовали на квадроциклах, где они выдерживали удары веток без повреждений. Перед заказом нужно сопоставить размер, трассу и рабочие условия.

Посмотреть TPU-0.5 63 мм · Посмотреть TPU-0.5 80 мм

Если размеры и схема уже известны, передайте их для подбора. Для другой внедорожной техники проверку выполняют заново: опыт квадроцикла не заменяет требования её двигателя и компоновки.
