Толщина — не всё: как внутренняя стенка влияет на срок службы воздуховода

Что значит «гладкая стенка» у гибкого рукава

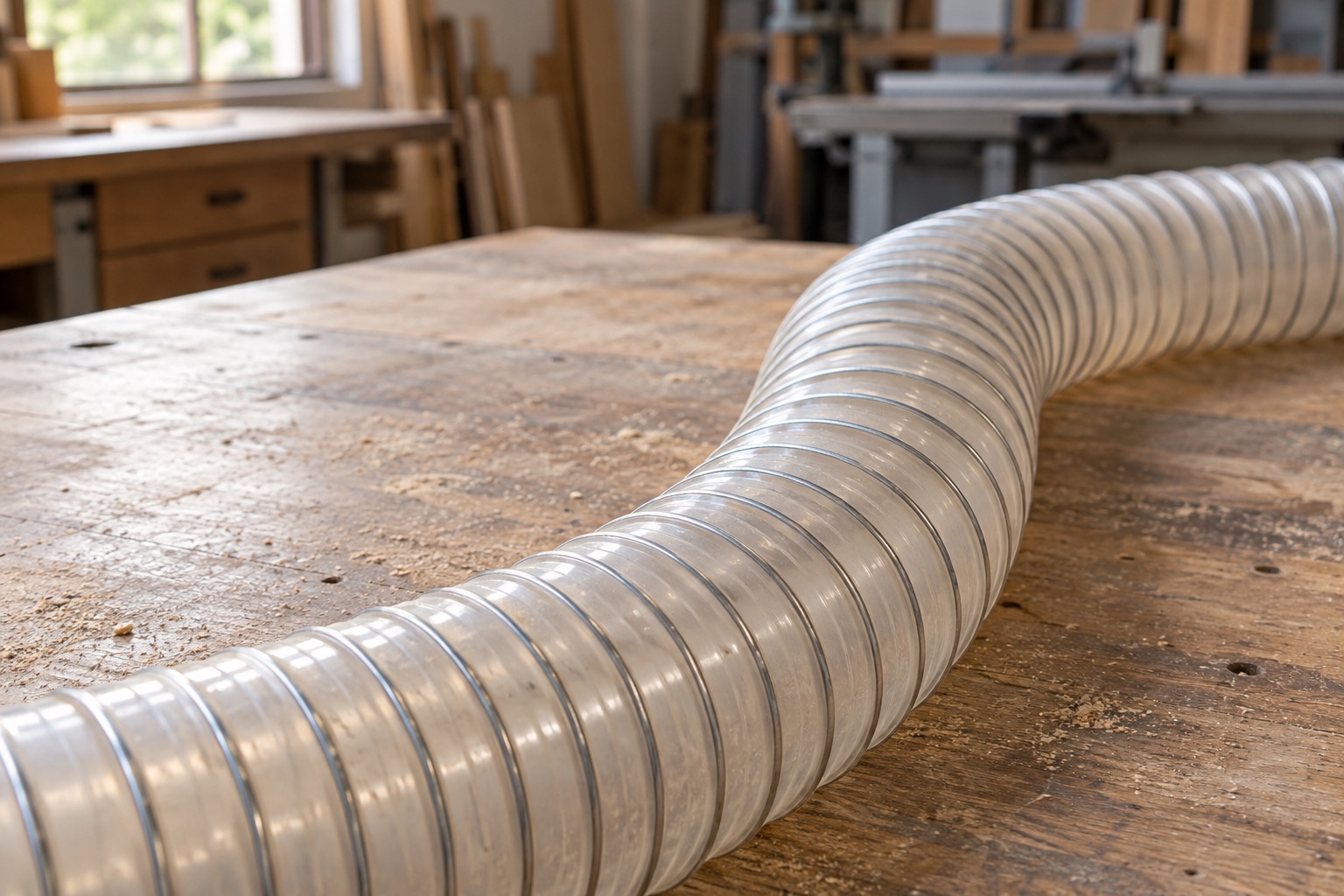

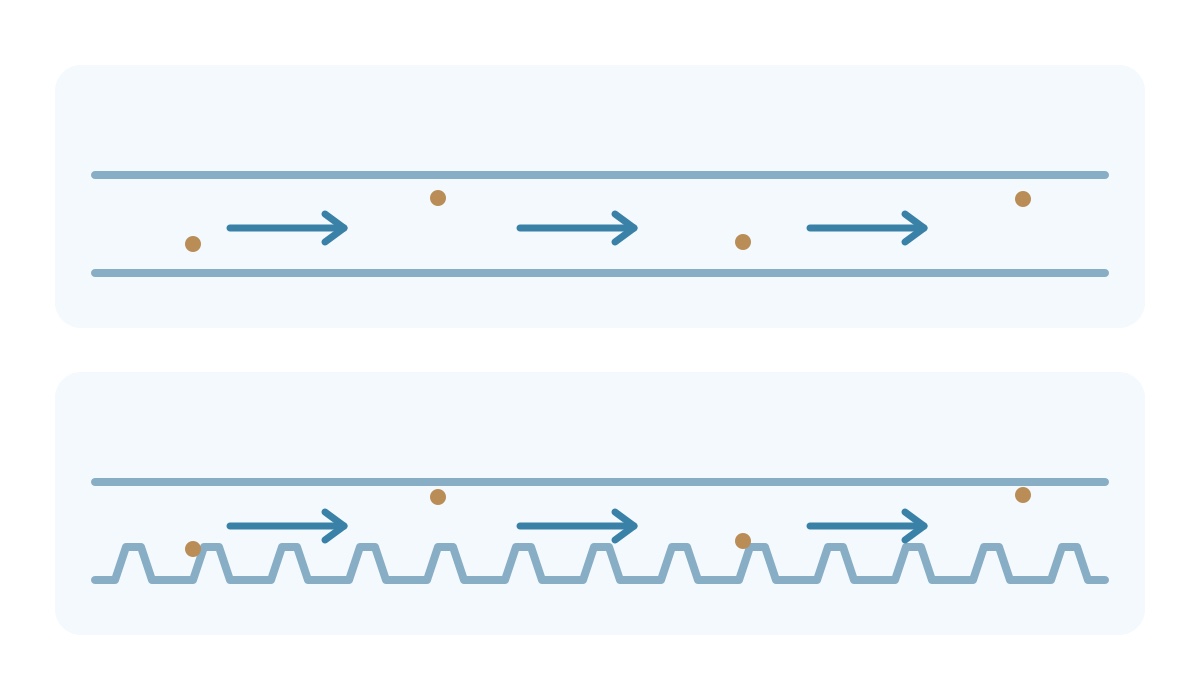

Речь не только о том, приятно ли провести рукой по материалу. Для потока важен профиль всего проходного сечения: выступы и углубления у витков спирали, складки, переходы между рукавом и патрубком, деформации на изгибах. Два воздуховода из полиуретана одинакового диаметра и толщины могут вести себя по-разному, если их внутренняя геометрия различается.

Для Aeroshlang это не отвлечённая тема. По оценке производителя, внутренний профиль наших воздуховодов более ровный, чем у части гофрированных рукавов, представленных на российском рынке, где виток спирали заметнее выступает в проход. Именно эту конструктивную разницу мы предлагаем смотреть при выборе: не только спрашивать толщину стенки, но и осматривать рукав изнутри, особенно в месте витка и на изгибе. Речь не обо всех производителях РФ и не о подтверждённом лабораторией рейтинге гладкости.

Есть и обратная сторона: визуально ровная поверхность сама по себе не доказывает меньшие потери. Сравнивать следует изделия одного диаметра при одинаковой длине, расходе воздуха, положении рукава и числе поворотов. Без такого сравнения слова «гладкий» и «низкое сопротивление» остаются описанием конструкции, а не измеренным преимуществом.

Как профиль влияет на сопротивление потоку

Воздух и частицы теряют энергию при движении по трассе. Часть потерь приходится на прямые участки, часть — на повороты, переходы и соединения. Справочник ASHRAE по проектированию воздуховодов рассматривает шероховатость поверхности и монтаж гибкого рукава как факторы сопротивления; сжатие гибкого участка способно заметно увеличить потери по сравнению с полностью расправленным состоянием.

Поэтому «поставить гладкий рукав» недостаточно. Если оставить его сжатым гармошкой, пережать хомутом или сделать тесный поворот, выигрыш от внутреннего профиля может исчезнуть на уровне всей системы. Для удаления частиц руководство британской HSE по местной вытяжке рекомендует внутренний проход без препятствий, плавные изменения направления и минимум лишних поворотов. Это принцип проектирования трассы, а не обещание производительности конкретного воздуховода.

Когда вентилятор, фильтр и сеть остаются прежними, дополнительное сопротивление может уменьшить фактический расход. Насколько именно — нельзя сказать без характеристик вентилятора и расчёта системы. Толщина стенки сама по себе расход воздуха не увеличивает.

Что происходит с пылью, опилками и гранулами

В воздушном потоке твёрдые частицы не следуют за каждой линией тока идеально. Они сталкиваются со стенкой, особенно на изгибах и переходах, теряют скорость и затем снова разгоняются. В экспериментальном исследовании пневмотранспорта увеличение шероховатости стенок изменяло столкновения частиц и повышало потери давления в исследованных условиях. Переносить численные результаты этого опыта на гибкие полиуретановые воздуховоды нельзя: материал, геометрия и транспортируемые частицы там другие. Сам механизм, однако, объясняет, почему внутренний профиль заслуживает внимания.

Скопление материала тоже нельзя объяснять одной «недостаточной гладкостью». Причиной могут быть малая скорость воздуха на конкретном участке, длинная горизонтальная трасса, резкий поворот, влажный или склонный к слёживанию продукт, подсос воздуха, заполненный фильтр. Если опилки или гранулы регулярно задерживаются в одном месте, начинать следует с осмотра всей системы, а не с покупки рукава с другим рекламным описанием.

Как это связано с износом

Рукав редко истирается равномерно по всей длине. Уязвимы первый поворот после загрузки, наружная сторона изгиба, участки провисания и места, где рукав касается рамы или пола. Там меняются направление и частота ударов частиц либо появляется наружное трение. Поэтому два одинаковых рукава на разных трассах могут потребовать замены в разное время.

Более ровный внутренний проход способен быть полезной частью правильно собранной линии: меньше препятствий для потока, меньше локальных зон задержки материала. Но это не гарантия более долгого срока службы. Для ресурса важны также твёрдость и форма частиц, их концентрация, скорость, свойства полиуретана, толщина стенки, поддержка рукава и режим движения оборудования. Гладкая внутренняя поверхность не защитит от постоянного протирания о металлическую кромку снаружи.

Практический вывод: сравнивать только миллиметры стенки — слишком грубо. Но и сравнивать только гладкость — такая же ошибка. Нужно оценивать конструкцию рукава вместе с условиями, в которых он будет работать.

Когда 0,5 мм может быть разумнее, а когда смотреть на 0,7 мм

На подвижном станке важны масса рукава, его способность проходить полный ход каретки и допустимый радиус изгиба. Здесь исполнение 0,5 мм может оказаться удобнее, если характеристики конкретного диаметра подходят по разрежению, среде и геометрии. Более тяжёлый или жёсткий рукав, установленный без опор, передаёт нагрузку на патрубок и механизм. Этот вопрос подробно разобран в материале «Стенка 0,5 или 0,7 мм».

Исполнение 0,7 мм стоит рассматривать там, где важен дополнительный механический запас и трасса допускает его массу и изгиб. Но если износ локализован на одном резком повороте, переход на более толстую стенку может лишь отсрочить повторение проблемы. Сначала проверьте компоновку и режим, затем выбирайте изделие.

Наш акцент на более ровном внутреннем профиле не означает, что TPU-0.5 всегда прослужит дольше TPU-0.7 или что обе серии имеют одинаковую геометрию. Таких сопоставимых испытаний у редакции пока нет. Серия TPU-0.5 и серия TPU-0.7 — отправные точки для подбора, а не готовый ответ без диаметра и условий работы.

Пять проверок перед заказом

1. Посмотрите на снятый рукав. Где именно появились истончение, отверстие, залом или отложения? Локальный дефект часто указывает на проблему трассы.
2. Снимите размеры. Нужны внутренний диаметр, длина участка и размеры патрубков. Номинальное обозначение станка не заменяет измерение.
3. Опишите материал. Пыль, опилки, крупная стружка и гранулы по-разному нагружают стенку; важны также влажность, форма и концентрация частиц.
4. Проверьте путь рукава. Есть ли лишняя длина, сжатые витки, резкие повороты, провисание, контакт с оборудованием? У подвижного узла проверьте оба крайних положения.
5. Сверьте режим. Расход, давление или разрежение, температура и требования к отводу статического заряда должны соответствовать конкретному исполнению и проекту системы. Не переносите параметры одного диаметра на другой.

Если рукав выходит из строя быстро, полезно сохранить снятый участок и фотографию трассы. По месту повреждения и рабочим условиям легче решить, требуется ли другая конструкция, изменение прокладки или оба действия сразу. См. также разбор признаков износа и влияние длины и поворотов.

Итог

Толщина стенки отвечает на вопрос о запасе материала, но не описывает весь путь воздуха и частиц. Профиль внутренней поверхности влияет на сопротивление и характер движения материала; геометрия монтажа может усилить или перечеркнуть этот эффект. Для выбора рукава нужно сопоставить конструкцию, диаметр, толщину, движение оборудования и реальную картину износа.

Если известны диаметр патрубка, длина, материал, схема поворотов и причина замены прежнего рукава, передайте их для подбора. Тогда можно обсуждать конкретное исполнение, а не выбирать по одной цифре в названии.
