Что измерить перед заказом нового рукава взамен старого

Сначала сохраните сведения о старом рукаве

Старый рукав ещё держится на патрубке, но стенка уже протёрлась, спираль вышла наружу или соединение начало пропускать воздух. Заказать такой же на глаз трудно: конец мог растянуться под хомутом, маркировка стёрлась, а длину прежнего отрезка уже несколько раз уменьшали при ремонте.

Перед заказом снимите размеры обоих соединений, проверьте внутренний диаметр рукава и измерьте длину по будущей трассе. Затем запишите, что проходит внутри и как работает оборудование. Эти сведения помогут подобрать замену; один размер старого рукава ещё не подтверждает, что прежняя модель подходила для этой задачи.

Сфотографируйте маркировку, соединения и всю трассу до разборки. Если сохранились счёт, артикул или паспорт оборудования, приложите их к заявке. По фотографии нельзя достоверно определить материал, толщину стенки и допустимое разрежение, зато она покажет конструкцию соединения и места износа.

Остановите оборудование и исключите случайный пуск по инструкции производителя. Не снимайте рукав с работающей установки и не измеряйте патрубок рядом с движущимися частями. Для горячих, загрязнённых или опасных сред действуют дополнительные требования предприятия.

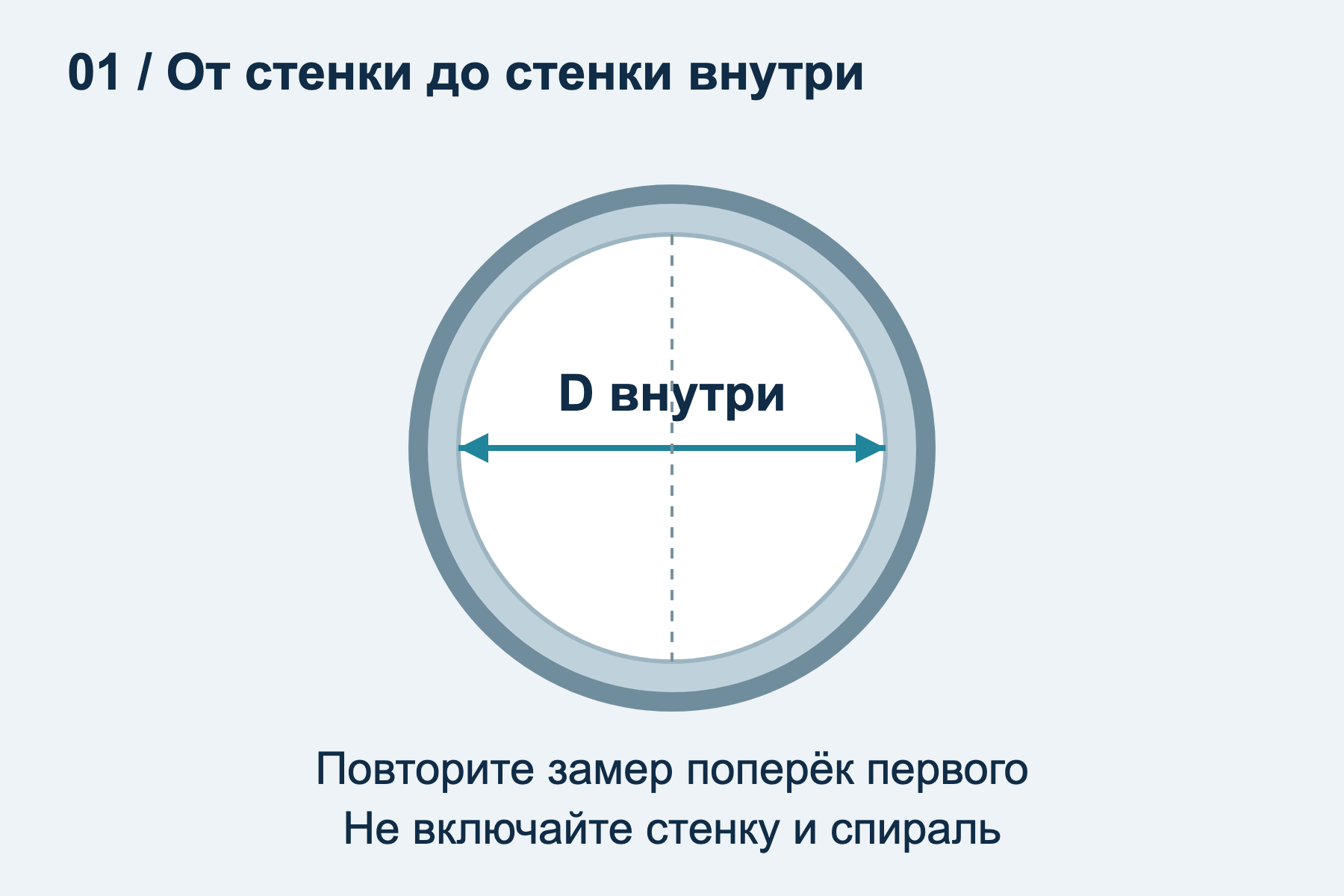

1. Измерьте внутренний диаметр рукава

Для проходного сечения нужен размер свободного отверстия внутри рукава. Наружный диаметр по выступам спирали для этого не подходит. В карточках полиуретановых воздуховодов Aeroshlang диаметр указан как внутренний: например, у TPU-0.5 100 мм это именно внутренние 100 мм.

Перед работой очистите измерительные поверхности инструмента и проверьте ноль при сомкнутых губках. Не пытайтесь компенсировать грязь на детали дополнительным усилием.

1. Ослабьте крепление и снимите конец рукава, если это допускает инструкция оборудования. Выберите участок без разрыва, сильного износа и следов растяжения.
2. Дайте отверстию принять круглую форму. Не растягивайте стенку руками ради нужного показания.
3. Измерьте отверстие внутренними губками штангенциркуля. Касайтесь стенок легко: мягкий материал легко деформировать. Если инструмента подходящего размера нет, линейка поперёк отверстия даст только предварительную оценку.
4. Повторите замер в перпендикулярном направлении. Если значения заметно расходятся, запишите оба и приложите фото. Не выбирайте ближайший размер по одному показанию овального конца.

Если оба конца растянуты или рукав сплющен, считайте его замеры ориентировочными. Для заказа надёжнее сопоставить маркировку, размеры жёстких патрубков и требования к посадке. Обозначение DN или размер в дюймах также нужно расшифровать по документации: номинальное обозначение нельзя без проверки принимать за фактический замер.

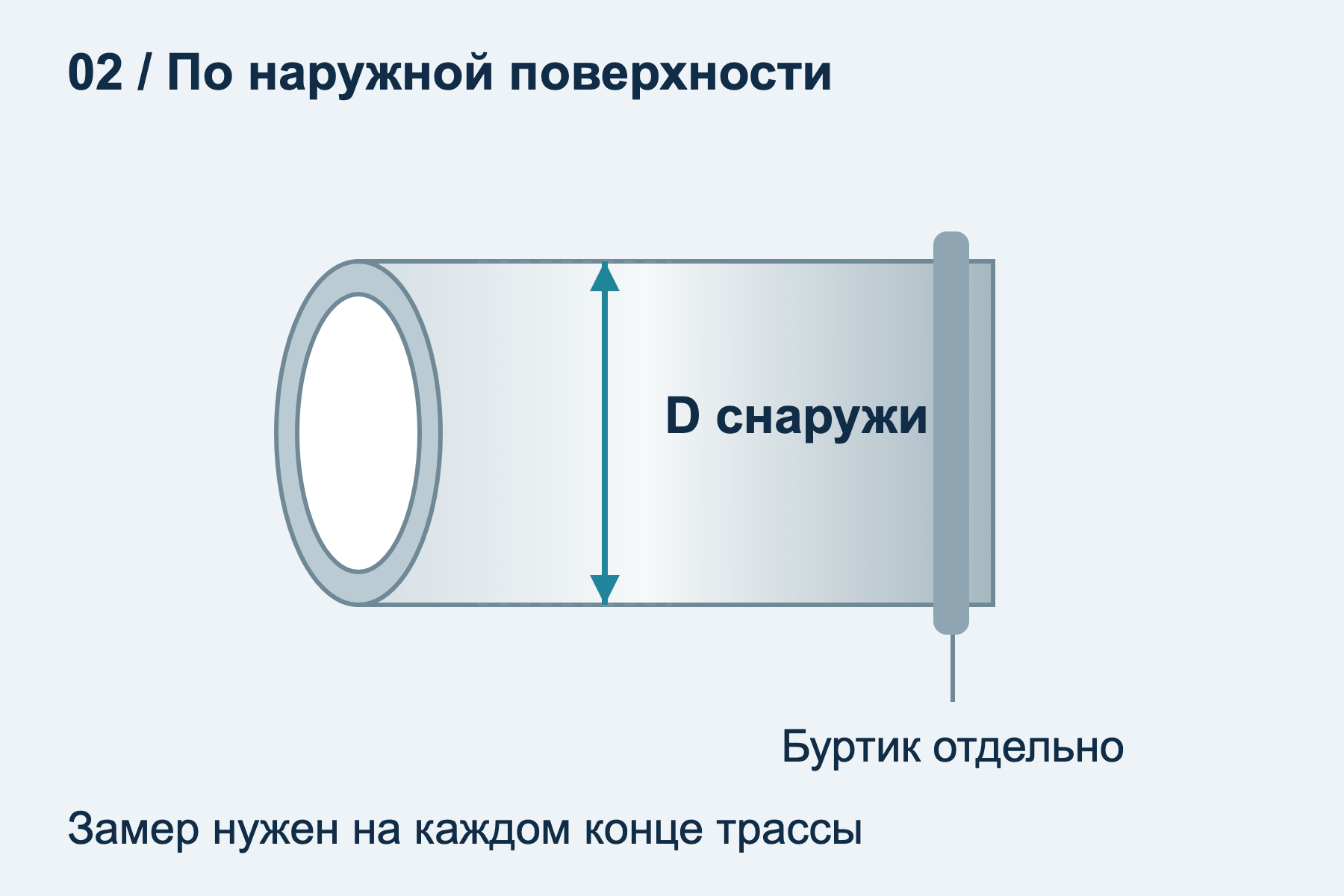

2. Снимите размеры обоих патрубков

Когда рукав надевают поверх жёсткого патрубка, измеряют наружный диаметр посадочной части патрубка. Если соединение устроено иначе, например через муфту, фланец или готовый наконечник, нужны размеры и тип именно этого соединения. Правило посадки поверх патрубка к нему автоматически не применяют.

Измерьте каждый конец отдельно. На станке и вытяжной установке могут стоять разные патрубки, даже если старый рукав соединял их без видимого переходника.

1. Найдите цилиндрическую поверхность, на которую садится рукав. Не подменяйте её размером отбортовки или выступающего буртика.
2. Снимите наружный диаметр внешними губками штангенциркуля. Держите инструмент поперёк оси патрубка, без перекоса.
3. Проверьте размер в другом направлении. Для овальной или конической детали укажите форму и несколько замеров; одного диаметра здесь недостаточно.
4. Измерьте доступную длину посадочной части. Отдельно отметьте буртик, канавку, сварной шов и место хомута.

Для круглого цилиндрического патрубка есть запасной способ: оберните нерастяжимую ленту вокруг посадочной части, строго поперёк оси, измерьте окружность C и вычислите наружный диаметр D = C / π. Метод не подходит для овала, конуса и замера поверх буртика. В заявке укажите, что диаметр получен по окружности.

Не назначайте самостоятельно универсальную прибавку или натяг. Посадку проверяют по допускам рукава, геометрии патрубка и способу крепления. Если рукав не надевается без чрезмерного усилия, нагрев или принудительная растяжка не заменяют проверку совместимости.

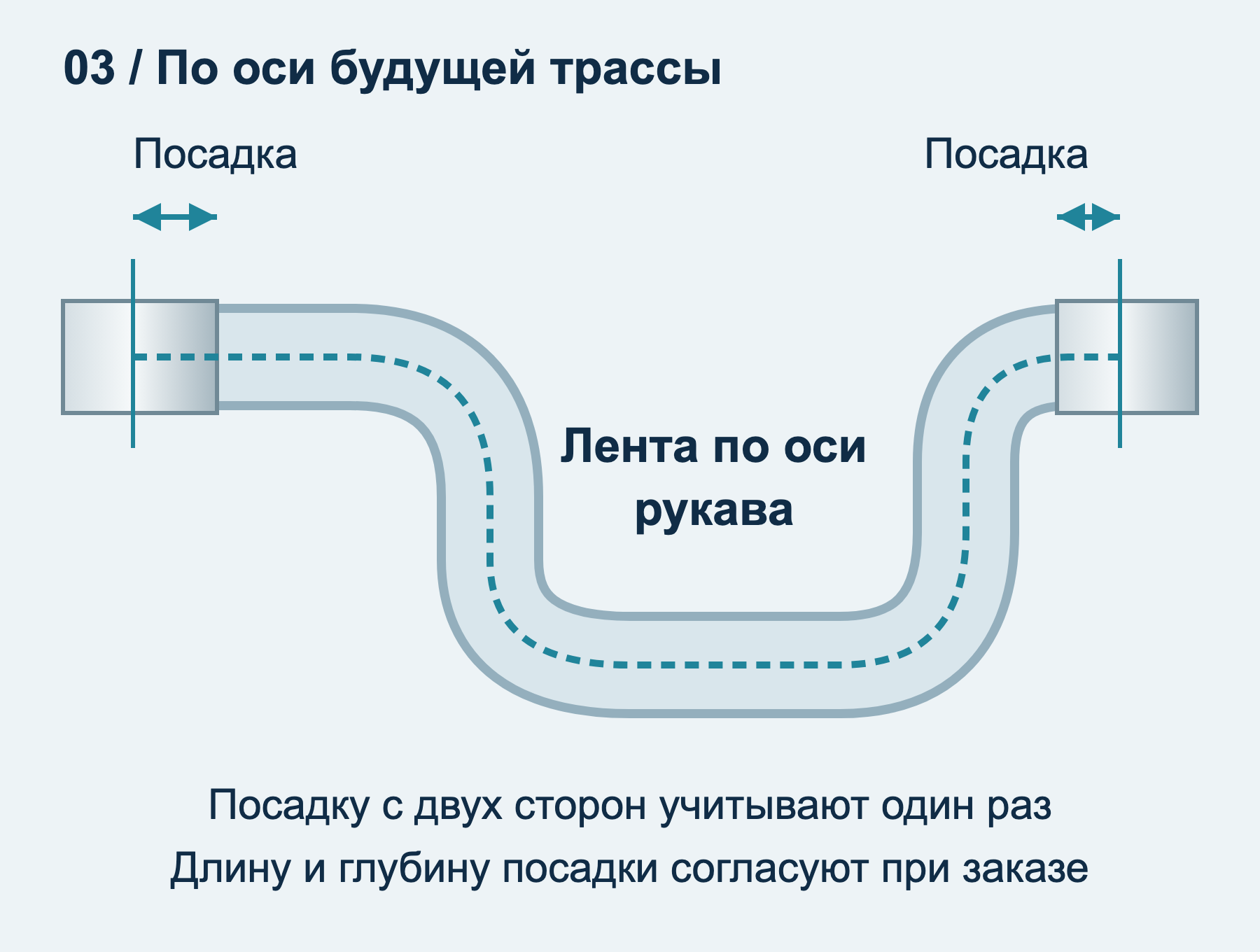

3. Измерьте длину по трассе и проверьте участки посадки

Расстояние между станком и стружкоотсосом по прямой не равно длине рукава. Трасса огибает оборудование, меняет направление, а концы заходят на патрубки. Слишком короткий отрезок натягивает соединения; лишняя петля занимает место и добавляет изгиб.

Проложите мягкую мерную ленту или нерастяжимый шнур по предполагаемой оси рукава. Повторите плавные повороты, предусмотрите место для опор и прямых участков у соединений. Замер по внешнему краю изгиба даст другую длину, поэтому в заявке укажите, как вы измеряли.

Если измеряли свободный промежуток от торца одного патрубка до торца другого, добавьте согласованную глубину посадки с каждой стороны. Если лента уже прошла от будущего края рукава на первом патрубке до его края на втором, эти участки учтены: повторно прибавлять их не нужно.

Для подвижной каретки, мобильного стружкоотсоса или перемещаемого узла проверьте крайние рабочие положения по безопасной процедуре оборудования. Во всём диапазоне рукав должен укладываться без натяжения, защемления и недопустимого перегиба. Произвольная прибавка «на всякий случай» не заменяет эту проверку.

Снятый рукав измеряйте без принудительного растягивания и запишите его состояние: свободное, сжатое или расправленное. Условия измерения и поставочную длину новой модели согласуйте с поставщиком. Допустимый радиус изгиба берут из документации конкретного изделия; универсального значения для всех диаметров и стенок нет. Подробнее о трассе читайте в материале «Длина и повороты гибкого воздуховода».

4. Найдите толщину стенки и причину замены

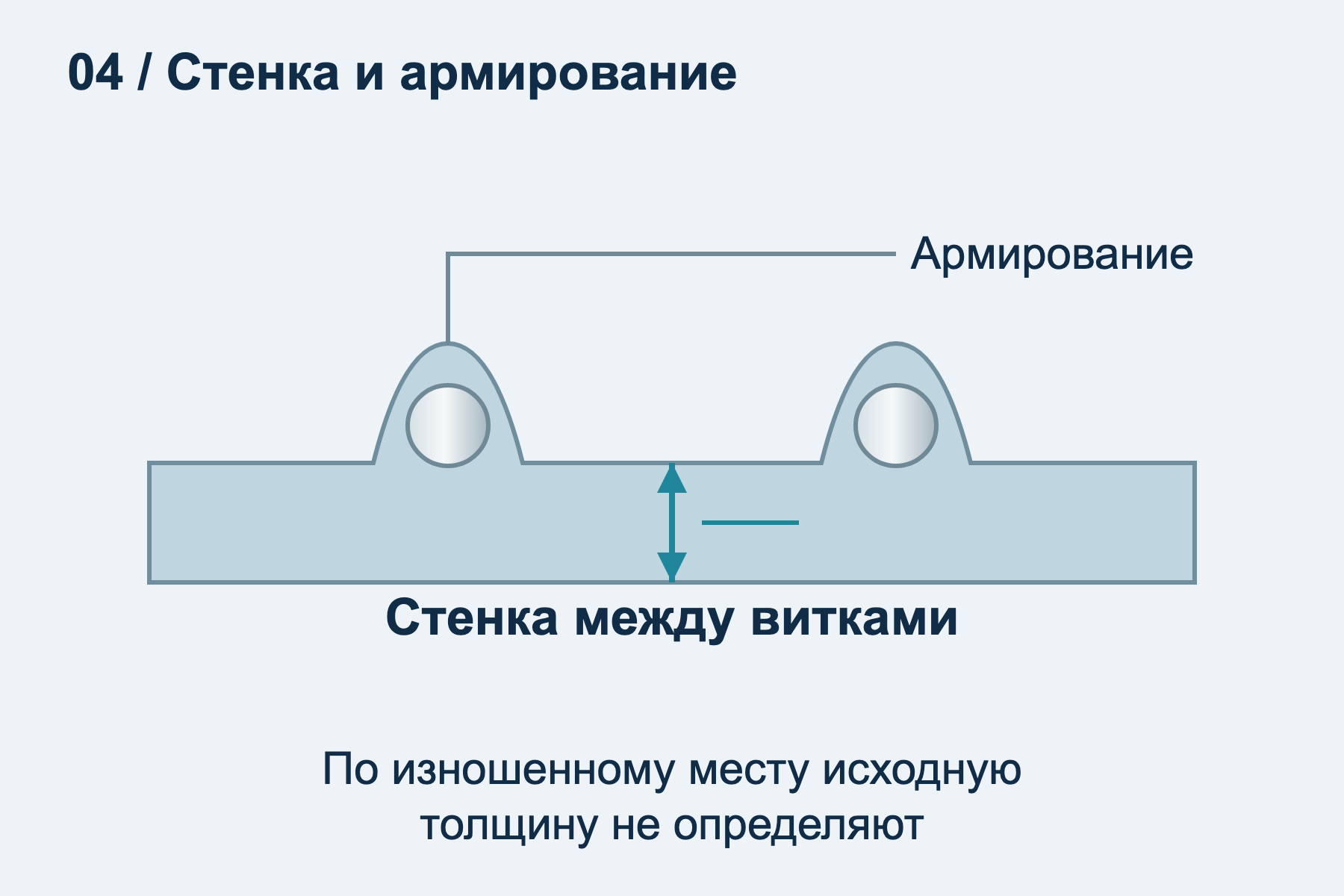

Сначала ищите серию и толщину в маркировке, прежнем заказе или документации. По общему наружному размеру спирального рукава толщину стенки не определяют: выступы армирования входят в этот размер.

Если есть отдельный безопасный образец, специалист может оценить толщину материала на неповреждённом участке между витками инструментом, пригодным для мягкой тонкой стенки. Обычный штангенциркуль способен сжать материал, а изношенная стенка уже тоньше исходной. Такой замер не доказывает, что старый рукав был именно 0,5 или 0,7 мм.

Сфотографируйте место повреждения. Протёртый изгиб, след от острой кромки, перелом у хомута и смятая стенка требуют разных проверок. Покупка более толстого рукава не устраняет причину защемления и не исправляет неподходящую трассу.

У Аэрошланг есть серии со стенкой 0,5 и 0,7 мм. При выборе между ними учитывайте перемещения, износ и условия работы. Сравнение вынесено в отдельную статью «Стенка 0,5 или 0,7 мм»; здесь задача состоит в том, чтобы собрать исходные размеры без ошибок.

Что отправить для подбора

Соберите размеры в одном сообщении. Где число получить не удалось, так и напишите. Неизвестное разрежение или материал лучше уточнить, чем заменить предположением.

• Оборудование и среда: модель станка или установки, воздух, пыль, стружка либо другой материал; работа на всасывание или нагнетание.
• Рукав: маркировка, внутренний диаметр и способ его измерения, известная серия и толщина стенки.
• Первое соединение: тип, наружный диаметр и длина посадочной части; наличие буртика или наконечника.
• Второе соединение: те же сведения отдельно, даже если размеры кажутся одинаковыми.
• Трасса: общая длина, включены ли участки посадки, повороты, опоры и крайние положения подвижного узла.
• Условия: температура, давление или разрежение из документации; требования к отводу статического заряда, пищевому контакту и другим специальным исполнениям, если они есть.
• Фотографии: маркировка, каждый патрубок с инструментом, общий вид трассы и повреждённый участок.

Для снимка замера расположите камеру так, чтобы были видны обе точки контакта инструмента и показание шкалы. Рядом с патрубком снимите отдельный общий кадр: крупный план диаметра не показывает, хватит ли места для хомута и изгиба.

В каталоге Aeroshlang сравните полученные сведения с карточкой подходящей серии. Если соединение нестандартное или старый рукав быстро вышел из строя, передайте размеры и фотографии для подбора. Так в заказ попадёт описание нужного участка с понятными размерами и условиями работы.
